 HOME > Products > SMD Pick & Place > 반자동 칩마운터 반자동 칩마운터 장비 | NamA Since 1988'

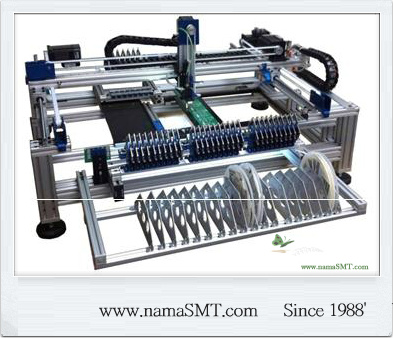

Desk Top SMD Pick & Place. Vision system. Fly Vision
상품명 300
Proto. Small Volume
Semi Auto.자동장비
가격 다양한 Proto SMD Mount

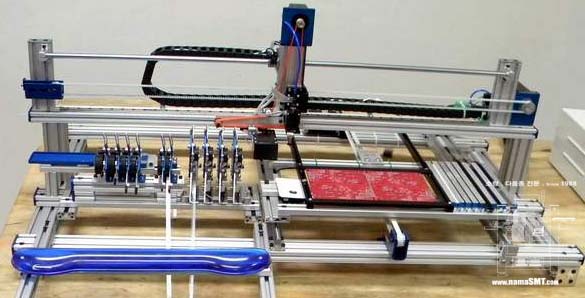

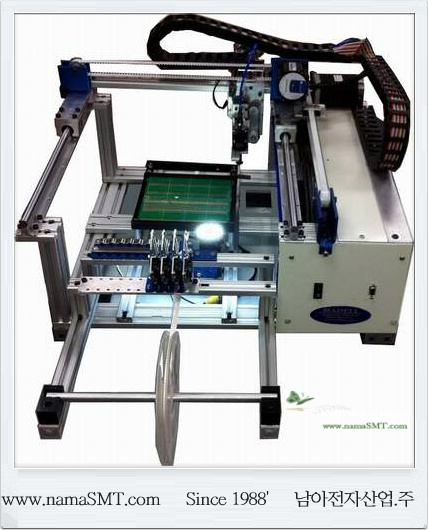

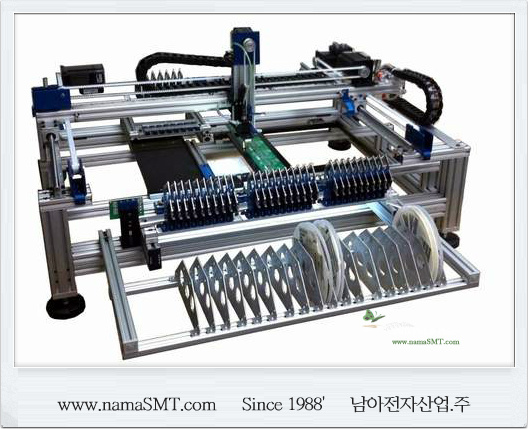

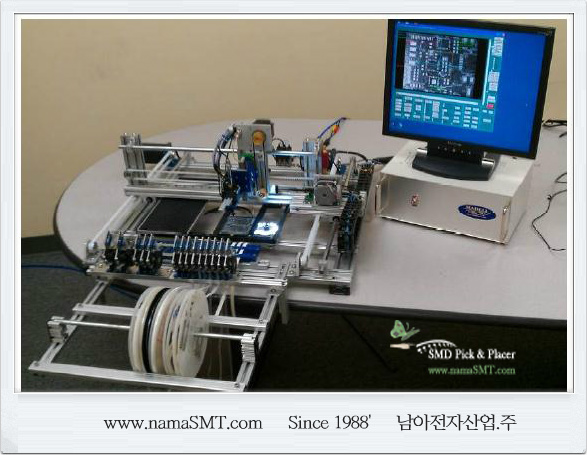

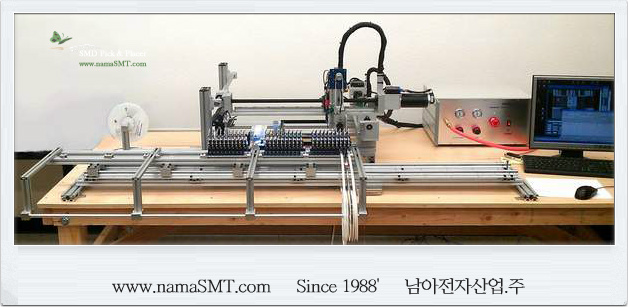

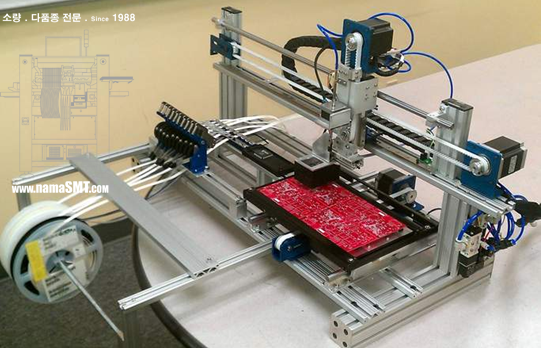

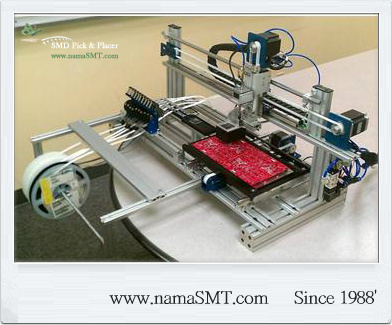

N-300은  연구.개발. SMD부품 신뢰성 및 Proto 작업에 적합한 Vision 방식의 SMD Pick & Place 장비이다

BGA.  PLCC. QFP. SMD Connector 고밀도 작업에 적합한 장비 입니다



 Short tape Feeder. Tape. Tube SMD 실장이 가능하며, SMD Rework  고밀도 실장에 사용에 적합한 장비

이며,  어떠한 작은 공간에 설치 가능하다. 기존 사용하는  PC에 Hardware  및Software 설치 후 사용이

가능한 경제적인 장비 이다.





Feeders 사용 공간을 확장하여 더 많은 Feeder 사용을 할 수 있다.

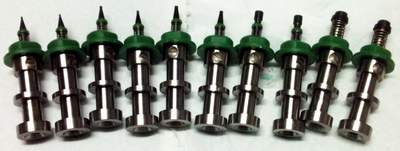

Windows XP. 7. 8  환경에 호환 운영이 가능하며, Accessory . Nozzle등이 매우 다양하여, 보다 폭 넓은 응용

가능한 장비 이다.





The 300 machines differ from other semi-automatic machines on the market in the sense that more jobs are left for the machine to perform.





            N-300 Features :



1.    Motorized X, Y, Z and rotation movements with stepper motors

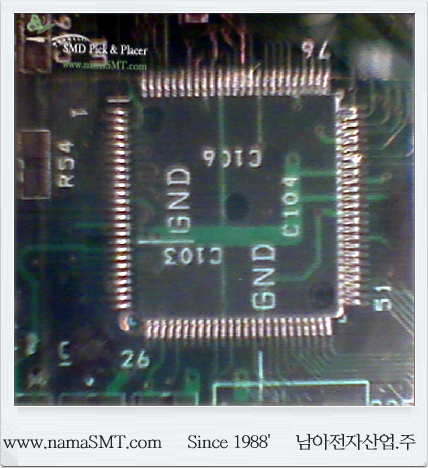

2.    Split vision for fine pitch components and BGA. With split vision, both the circuit board and part on the vacuum nozzle can be seen on the same screen. Accurate alignment is achieved by adjusting the  X ,Y, Z  and rotation while watching the split vision video either on the PC Bigger split prism is used on the N-300 than the previous models for larger IC's

3.      Direct pick and place, or programmable pick and place sequence

4.      Semi auto or full auto mode for resistors/capacitors

5.      Teaching video camera integrated with split vision prism, no PC vision function

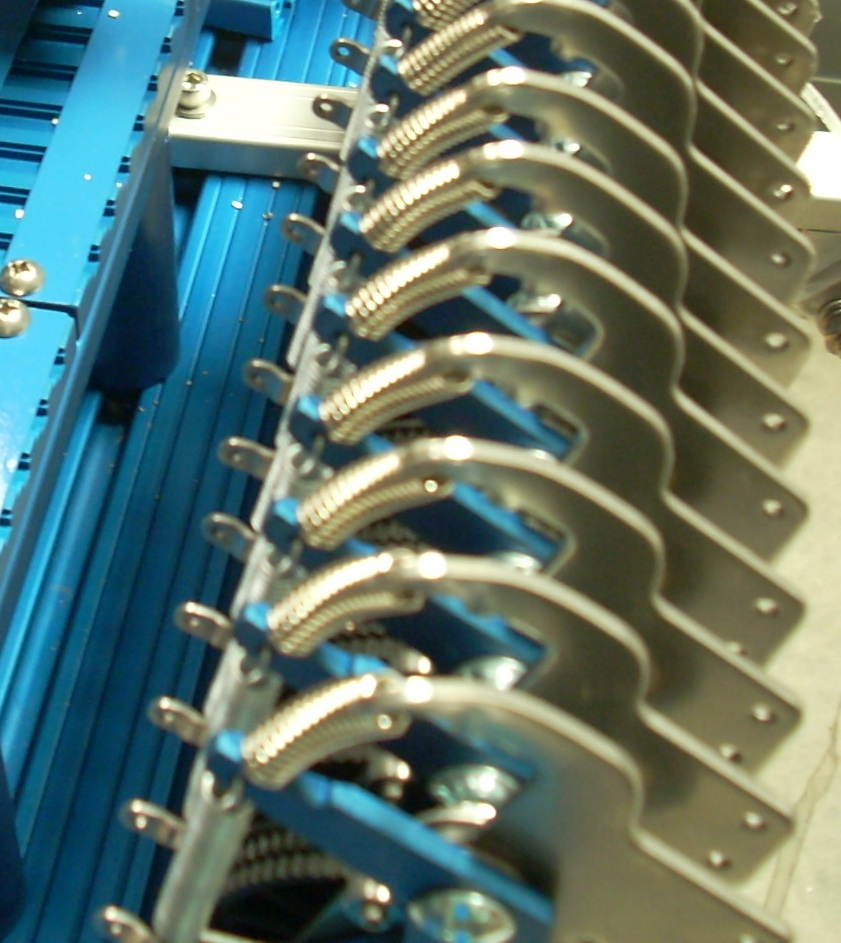

6.      Max. feeder capacity   : 20 SX-2   8mm feeders

7.      loose part tray can not be installed if 20 feeders are installed .

8.      Free feeders  : ten SX-2  8mm tape feeders and one loose part tray included

9.      Works from 0201 to big BGA and other IC's

10.   Pick and place speed over 1000 parts per hour for a trained operator

11.   Additional feeders

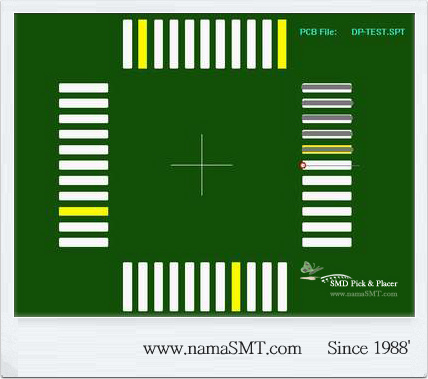

12.   Simple and easy to use software

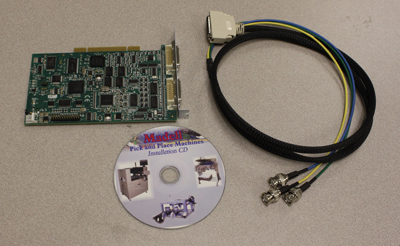

13.   Use desktop or laptop computer ( XP ,Win 7, Win 8, Desktop or Laptop )

14.   Power : AC 220V 60Hz,

15.   Machine customization available

     16.   Regular lead time 2 to 3 weeks









 그 외 Small SMD Assembly 장비 들...





소량 다품종 SMD Assembly을 하는데 과거는 가능 하였으나 앞으로는 불가능

하다.이러한 이유는 Fine pitch. BGA. uPLCC등으로 수작업으로는 불가능하다.



또한 SMD Connector Smalles 한 부품 역시 수작업으로는 한계가 있다.

이러한 Sample 작업을 하는데 하기 Lab. Small & Multi 생산에 경제적인 가격선

에서 만나 볼 수 있습니다.



특징

  • Feeder 없이 사용이 가능.
  • Short Strip Tape 작업 가능.
  • Vision  선택가능
  • 0201.PLCC.QFP.BGA 작업등이 가능.
  • LED 단순 박복적 작업 적합.
  • SMD Connector Fine Pitch Vision 작업 가능.
  • Bulk 작업 가능
  • 이형 작업 가능.
  • Dip Type 작업 가능 (application)
  • Dispenser 작업.





적용 공정

  • 연구. 개발
  • 부품제조 QC 시험실
  • 학교 산학연 센타
  • SMD 부품 생산 신뢰성 센타
  • LED제조. LED 광고판 제조사.
  • SMD 부품 Module 생산회사
  • 철도. 방산. 소량 다품종 제조공정
  • 의료 장비 제조
  • 기타 다양한 공정에서 사용 중.

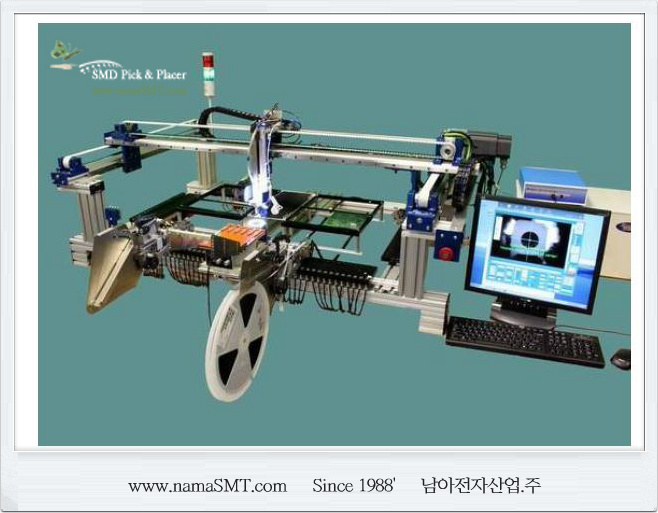

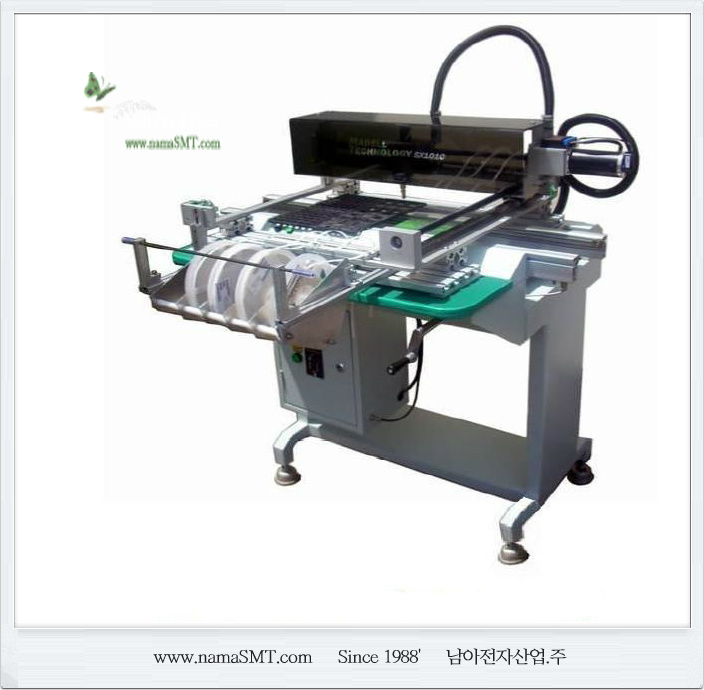

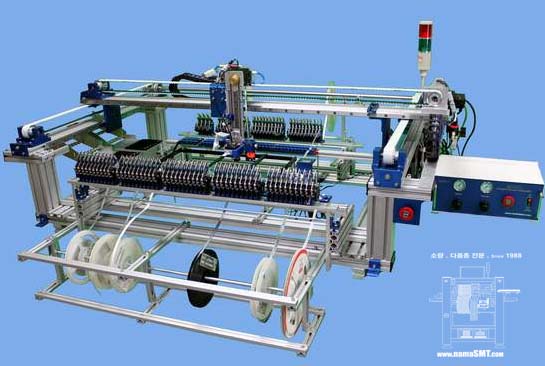

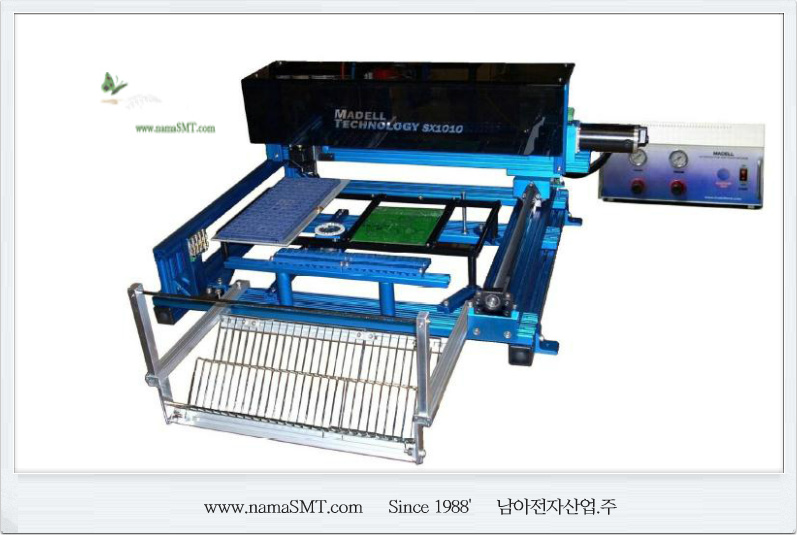

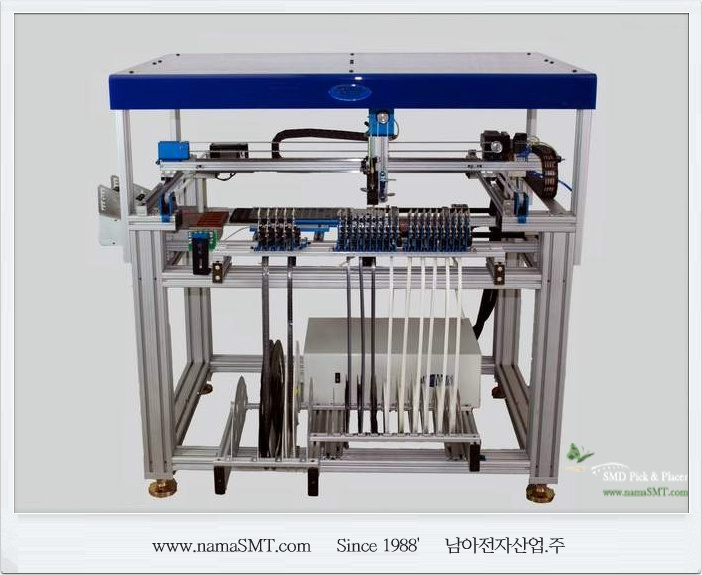

                                     Automatic      Semi auto Vision





                                         Full Automatic   Vision

                                   소량 부품 반복작업 적합장비

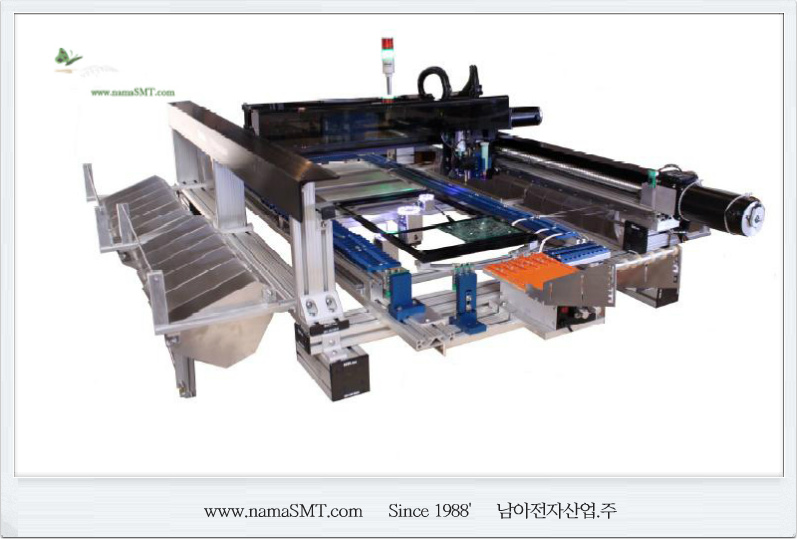

                                          Full Automatic   Vision

                                     다양부품 Big PCB 작업 가능



                                        Full Automatic   Vision

                              Bulk 부품 Reel 부품 반복작업 적합



                                          Full Automatic   Vision

                               다부품 생산 적합 Vison 부착 선택 품목



                                                    Full Automatic



                                               Full Automatic   Vision



                                                    Full Automatic



                                        Full Automatic   Vision



                                         Full Automatic   Vision





                                          Full Automatic   Vision



                                          Full Automatic   Vision



                                         Full Automatic   Vision



                                           Full Automatic



                                                     Feeders

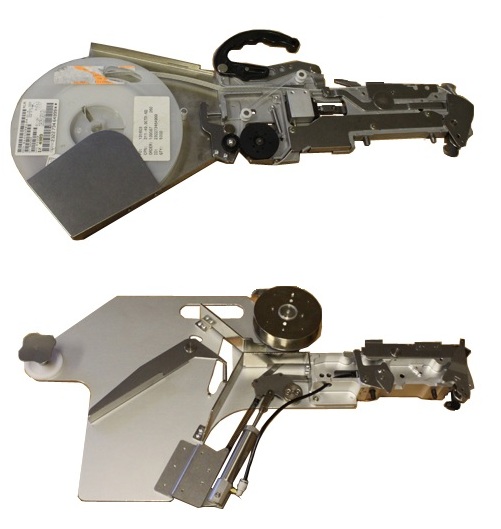

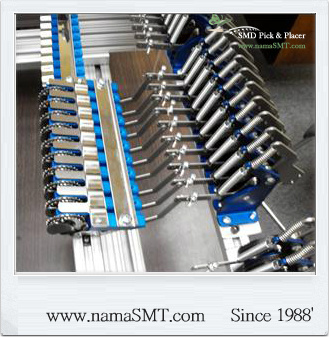

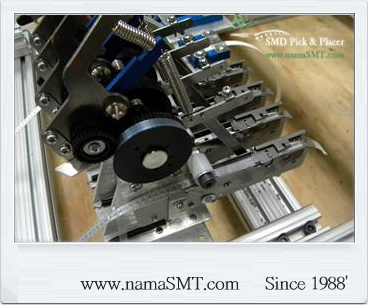

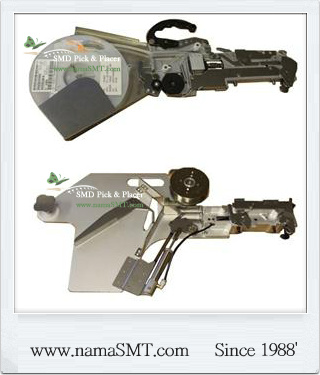

                                        Tape Feeder 8mm



                                   Full Automatic   Vision



                                                       Vision

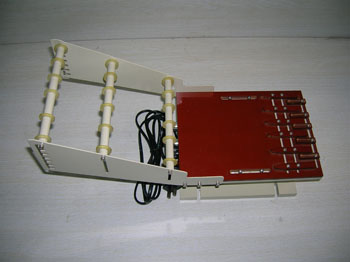

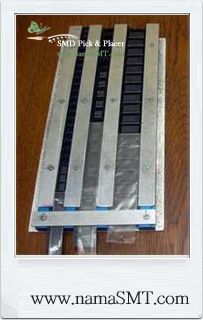

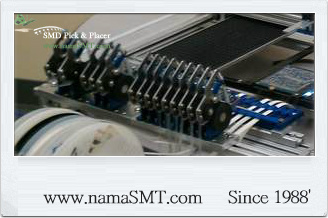

                                          Short Tape Strip unit



                                         Full Automatic   Vision

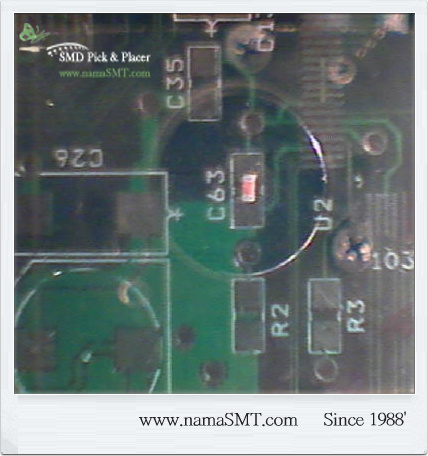

                                                       0201 실장

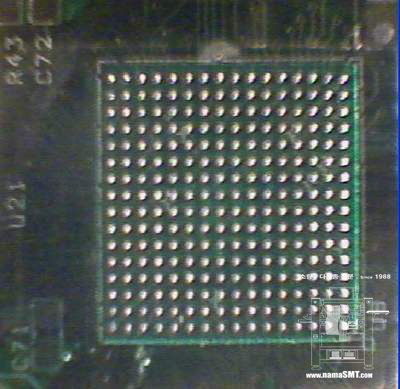

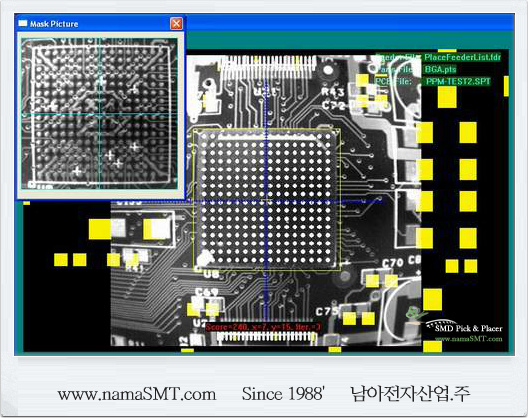

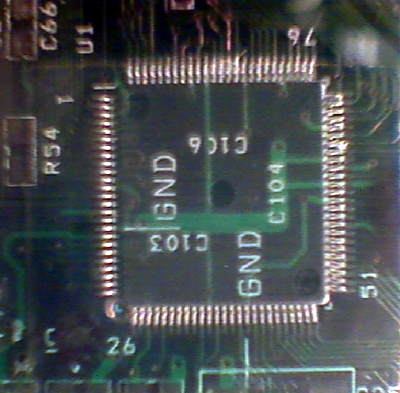

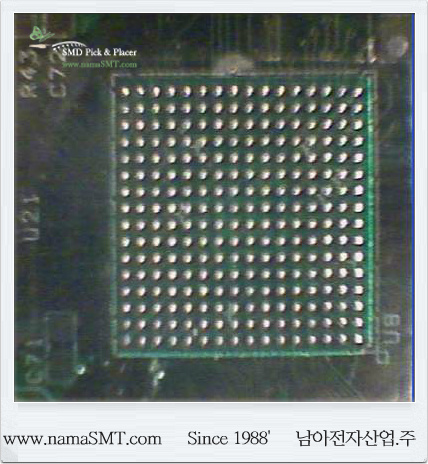

                                                 BGA capture

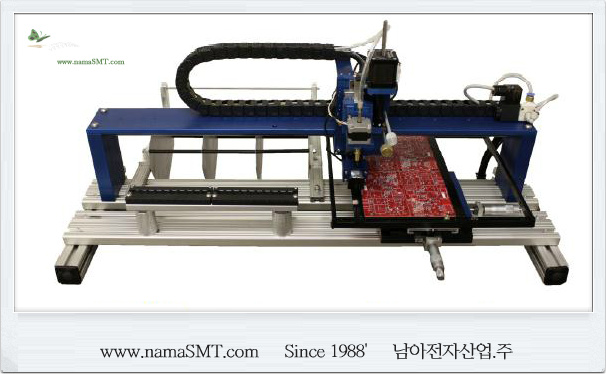

 Feeder less Mounter 경제적인 장비.



장비의 가격은 1천만원에서 2천만원 가격대의

다양한 SMD Assembly 장비 입니다.



고객의 작업 유형에 따라 다양한 장비를

맞춤형 장비 공급이 가능 합니다.
