인라인 칩마운터 T50
Standard T50
한글메뉴로 더욱 쉽고 빠른 작업이 가능한 4 헤드 인라인 픽앤플레이서
- 4 헤드 빠른 작업
- 최대 15,000 CPH
- PCB Max.320 x 300mm
- 01005 부품의 실장
- 삼성노즐 및 야마하 피더 호환
- 벌크부품 픽업 실장 가능
- 좌표파일 가져오기로 빠른 프로그래밍
- 오프라인 프로그래밍
- 실장 부품 실장 위치 미리보기
- 피딩 기능 - 빠진 부품 개별 실장
- 한글/영문 메뉴 제공
T50 suspended model
로더/언로더등 컨베이어 연결을 위한 연장레일 설치 모델
제품 디테일
다양한 트레이 설치 가능,
공압식 / 전자식 피더 호환 사용
공압식 피더 사용은 별도의 압축공기 공급필요.
벌크 트레이에 벌크부품을 놓고, 자동인식 픽업기능
Bulk 비전 형상인식 후 자동 얼라이먼트 후 실장
벌크부품 인식/픽업
새로운 벌크 부품 추가/테스트 가능
4 헤드 및 Fly 비전 기본 구성
언더비젼 카메라
IC Tray (ISO 규격)
▶ IC Tray 사용시 PCB Max 170 x 300mm 이하 PCB 사용시 가능. Bulk Try 동일적용
Under Vison 얼라이먼트
IC 트레이 설치된 모습
컨베이어 폭은 조절 가능합니다.
▶ Under vison은 12mm 이상 부품에 대하여 Under Vision 사용을 한다. 작은 부품은 Fry Vision 에서 인식
▶ Fly vison은 12mm 이하 부품에 대하여 인식하고 , 이보다 큰 부품은 Under Vision 사용을 한다.
로더 / 언로더등 컨베이어 시스템 연결을 위한 Rail ( 선택사양 )
SMEMA 통신
Extention Conveyor (선택사양 for In Line )

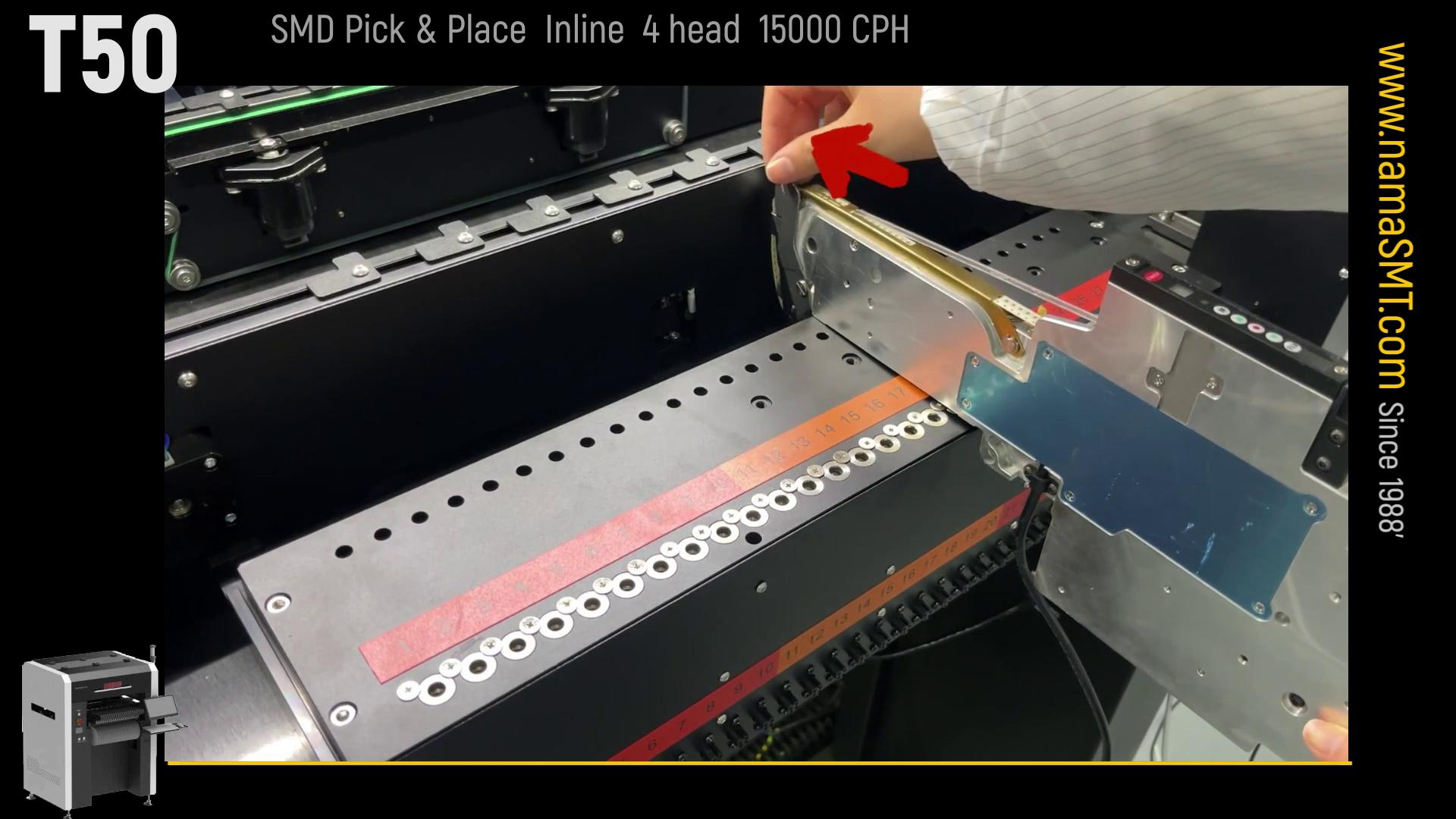

전/후면 피더 설치 가능 한쪽면 29개
최대 58ea (8mm 기준)
Auto Nozzle Change Unt 적용시 52개 Feeders 적용
4 헤드 Fly Vision
(Flying Vision Camera)가 기본 설치
3 Way Conveyor 개별적 동작
PCB 작업대기 / PCB 작업 콘베이어 / PCB 배출 Conveyor 구성
Specification
|
SPEC of T50
|
|
Placement
system
|
Number of heads
|
4
|
|
Placement repeatability
accuracy
|
±35UM
|
|
Placement rotation
|
±180°
|
|
Mounting speed
|
11,000 CPH
|
|
Smallest component size
|
01005
|
|
Largest component size
|
38 x 38mm
|
|
Placement area
|
320mm x 300mm
320mm x 170mm (incl. under vision+auto nozzle changer)
|
|
Applicable components
|
R.C(0201,0402)QFP,QFN,BGA,LED common lamp beads,ets.
|
|
XY axis motion control
|
Servo motor
|
|
Nozzle type
|
CN030,CN040,CN065,CN100,CN140,CN200,CN400,etc
|
|
Placement height
|
18mm ≤
|
|
Feeding
system
|
Tape width of feeder
|
8mm,12mm,16mm,24mm,32mm,44mm
|
|
Max. number of feeders
|
58*(All 8mm) Pneumatic/ Electric feeder
48 (incl. under vision camera & auto nozzle changer)
|
|
Feeder bank
|
Detachable feeder bank
|
|
Support material type
|
Tape&Reel/Tube/IC Tray/Bulk Tray
|
|
Max. number vibration feeders
|
4/Set
|
|
Visual
system
|
Light source configuration
|
Industrial grade area array light source+Industrial grade ring light source
|
|
The number of CCD
laser aerial camera
|
4
|
|
Q'ty of mark camera
|
1
|
|
Q'ty of IC camera
|
1
|
|
Control
system
|
Software system
|
Linux
|
|
Operating system
|
Independent research and development
|
|
Programmatically
|
Computer coordinate file import/Manual coordinate file editing, Support offline programming
|
|
Network
|
Network is available, remote operation is available
|
|
Basic
parameters
|
Track
|
Three section track
|
|
Air source
|
Pneumatic Feeder requires an external air source
|
|
Machine voltage
|
AC 220V
|
|
Machine power
|
200W
|
|
Machine size
|
Length 1009mm*width 852mm*height 1351mm
|
|
Machine net weight
|
200kgs
|
|
Machine gross weight
|
240kgs
|
* It can be changed without notice.
Feeder 종류
기계식 CL feeder
8 (2 or 4mm) / 12 / 16 / 24 / 32 / 44 mm
전자식 Feeders
8 / 12 / 16 / 24 / 32 / 44 mm
Tray
T50은 트레이 영역을 보다 자유롭게 배치할 수 있습니다.
숏테입, IC, 벌크 트레이를 장착할 수 있습니다.
(*장착 시, 최대 PCB 170 x 320mm)
전자식 Feeders / IC Try / Bulk Try 설치된 사진.

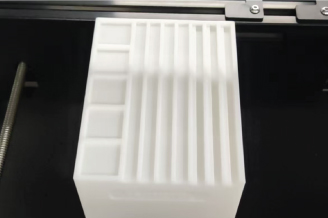

IC Tray Suport Unit ( 기본 제공 )
< Short Tape & Bulk Tray >
선택품목
T. | 02.3141.0889
M. | info@namasmt.com
|
|
|
|
|
Specification
|
The specification of T50
|
|
Placement
system
|
Number of heads
|
4
|
|
Placement repeatability accuracy
|
±35UM
|
|
Placement rotation
|
±180°
|
|
Mounting speed
|
11,000CPH
|
|
Smallest component size
|
01005
|
|
Largest component size
|
38*38mm
|
|
Placement area
|
320mm*300mm
320mm*170mm (incl. under vision+auto nozzle changer)
|
|
Applicable components
|
RC(0201,0402)QFP,QFN,BGA,LED common lamp beads,ets.
|
|
XY axis motion control
|
Servo motor
|
|
Nozzle type
|
CN030,CN040,CN065,CN100,CN140,CN200,CN400,etc
|
|
Placement height
|
18mm≤
|
|
Feeding
system
|
Tape width of feeder
|
8mm,12mm,16mm,24mm,32mm,44mm
|
|
Max. number of feeders
|
58*(All 8mm) Pneumatic/ Electric feeder
48 (incl. under vision camera & auto nozzle changer)
|
|
Feeder bank
|
Detachable feeder bank
|
|
Support material type
|
Tape&Reel/Tube/IC Tray/Bulk Tray
|
|
Max. number vibration feeders
|
4/Set
|
|
Visual
system
|
Light source configuration
|
Industrial grade area array light source
+Industrial grade ring light source
|
|
The number of CCD
laser aerial camera
|
4
|
|
Q'ty of mark camera
|
1
|
|
Q'ty of IC camera
|
1
|
|
Control
system
|
Software system
|
Linux
|
|
Operating system
|
Independent research and development
|
|
Programmatically
|
Computer coordinate file import/Manual coordinate file editing, Support offline programming
|
|
Network
|
Network is available, remote operation is available
|
|
Basic
parameters
|
Track
|
Three section track
|
|
Air source
|
Pneumatic Feeder requires an external air source
|
|
Machine voltage
|
AC 110V/220V
|
|
Machine power
|
200W
|
|
Machine size
|
Length 1,009 * width 852 * height 1,351mm
|
|
Net weight
|
200kgs
|
|
Gross weight
|
240kgs
|
* It can be changed without notice.
T. | 02.3141.0889
M. | info@namasmt.com
T50
SMD Pick & Place
|
|
|
|
|
Feeder 종류
Pneumatic CL feeder (기계식)
8 (2 or 4mm) / 12 / 16 / 24 / 32 / 44 mm
Electronic Feeder (전자식)
8 / 12 / 16 / 24 / 32 / 44 mm
Vibration Feeder ( Tube IC Feeders )
.PNG)
Tray
T50은 트레이 영역을 보다 자유롭게 배치할 수 있습니다.
숏테입, IC, 벌크 트레이를 장착할 수 있습니다.
( ≤ PCB Max PCB 170 x 320mm 이하 사용시 IC or Bulk Tray 사용가능)
IC Tray ISO 규격 1개 사용
< Short Tape & Bulk Tray >
Bulk Tray 부착은 Maginetic 접착방법
연장 레일 ( Extension Conveyor for In line Couling )
