3 Zone Reflow, max width 350mm, Mesh conveyor
상품명 [Reflow-리플로우]
K33
3 zone 온도프로화일
가격 1천만원 가격대
+ K33 동영상


K 33 Reflow oven 3 Haeting Zone 구간으로 구성되어 있다.  상 3/ 하 3 Heater로

구성 되어 있으며, 개별적 Zone 온도 설정을 한다.

Chamber길이는 950mm의  3개 Zone 구간으로 되어 있다.  3개의 Heating은 개별
Zone 제어을 하며, 또한 Air Convection은 각 Zone 개별 구간Convection 된다.

본. Reflow는 Convection을 OFF Mode 하면 "Curn Reflow"로 사용 적합한 Reflow
장비로 사용 할 수 있다.

Conveyor
Conveyor는 Mesh 방식으로 구성되어 있으며, Finger Conveyor는 별도 주문 Orde
공급한다.

  • Conveyor  Width : 350mm
  • Conveyor Height  : 27mm
  • Conveyor Speed  : 0 ~ 150mm

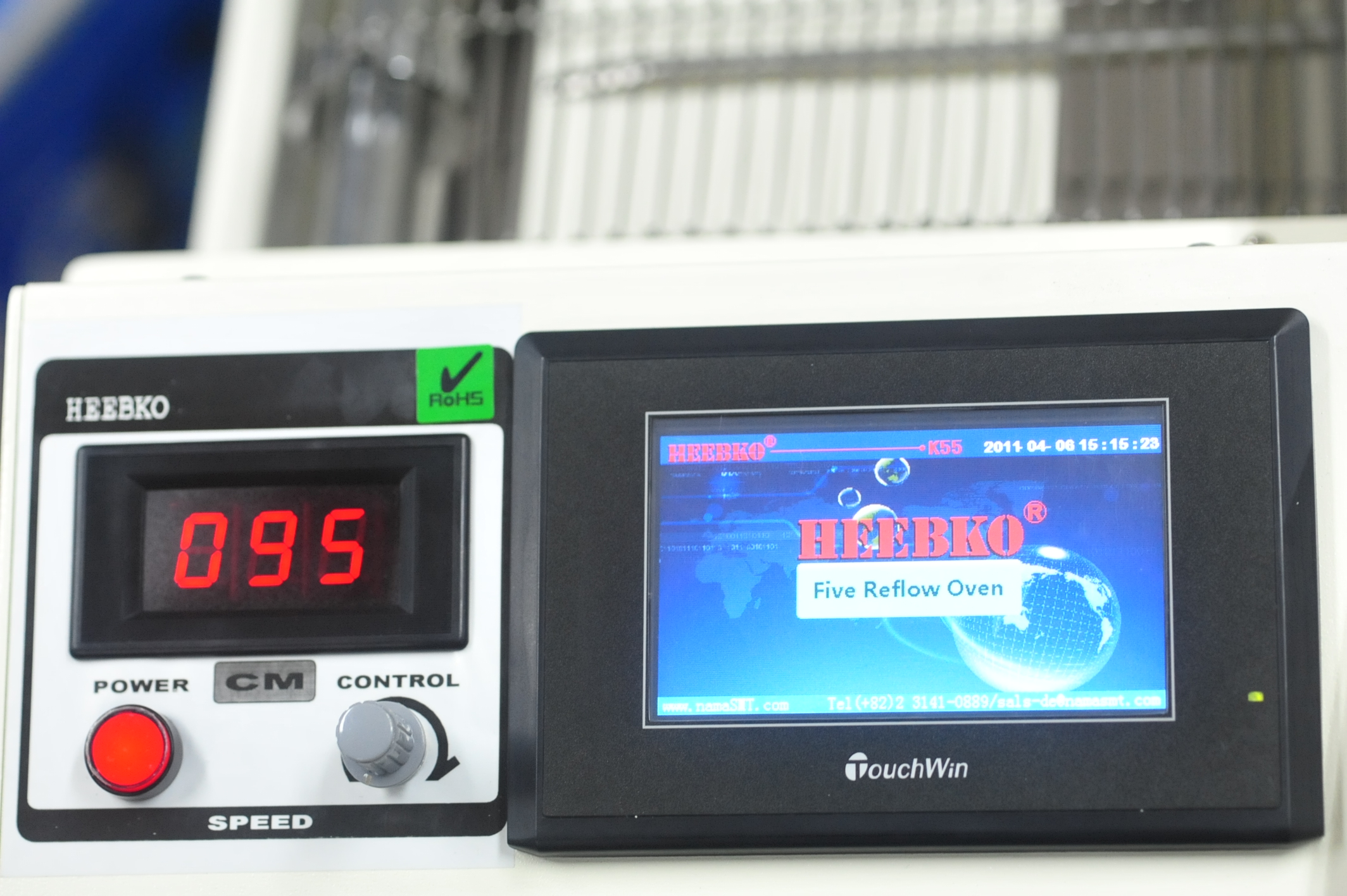

Conveyor 제어는 Multi Turn VR Digital 제어을 하며 속도는 0 ~ 150cm / min 가능.
이러한 속도 표시는 Digital로 표시하여 준다.

Conveyor 폭이 350mm로 PCB Assembly된 Device가 무게가 있거나 혹은 Fixture을
사용 할 때, Mesh가 밑면으로 휘는 것을 방지하기 위하여 콘베이어 중앙 2군데 Center
Rail Support Bar가 기본 설치 되어 있다.

Control 방식

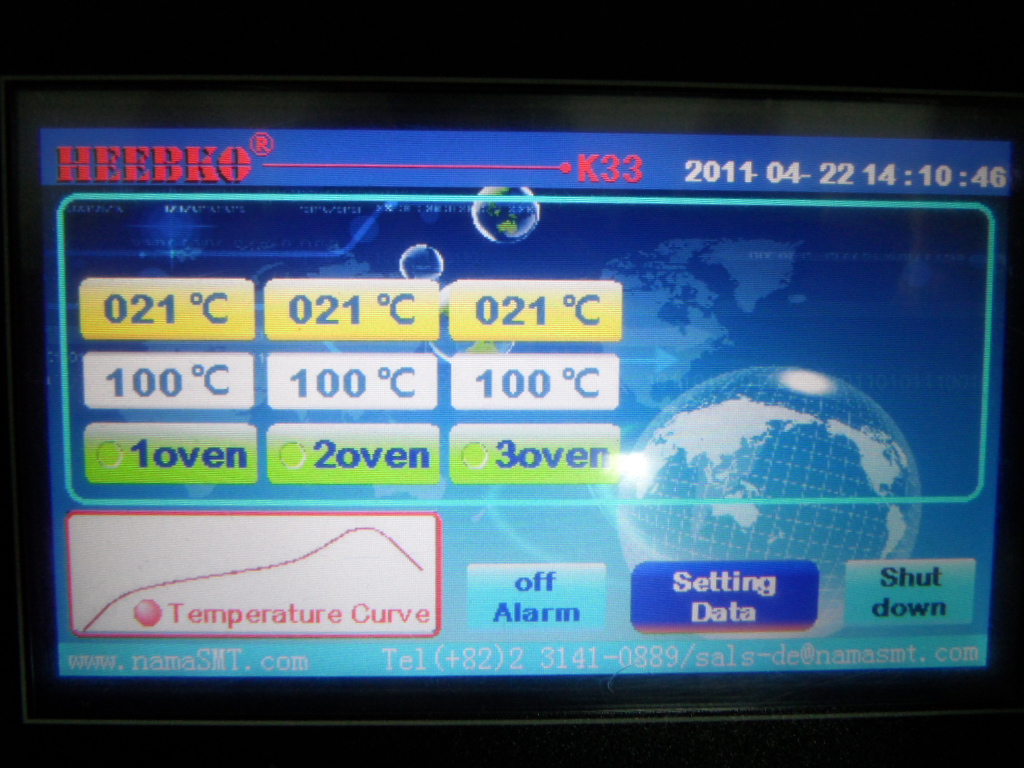

Reflow의 무든 제어는 LCD touch screen 방식으로 구성되어 있다. 각 구간의 온도을 설정
하여 온도가 도달 되면 Monitor Color로 자동 변화되어 준다. 누구나 쉽게 장비 습득.운영이
가능하다.


Temperature Profiler
본 장비는 기본적으로 온도 프로화일러 기기가 내장되어 있으며, LCD Pannel에서 Profile
Symbol을 Touch하면 자동으로 Termperature을 Real Time으로 LCD 화면에 Grapgic
구현하여 준다.

온도 프로화일러data을 저장 . 출력은 할 수 없으며, 이러한 data을 얻고자 하면 Mesy III
별도 구입을 하여야 한다.


Cooling Motor
2개의 Cooling Fan Motor가 있으며, Cooling Fan Motor는 Conveyor 상측 후면에 설치
되어 있다.  SMD PCB Reflow 후 Device을 Cooling하는 용도이다.


직구사이트로 이동



특 징
  Pb Free

  K33. 3 zone  Reflow Oven은  Heating Zone 구간이   950mm으로  개별적 온도 제어 방식으로 구서외어 있다. Max 300'c의 Hot Air Welding 고-품질을 갖고 있다.

온도 Profile Unit
온도 Profile 측정 .분석. System 기본 내장되어 있으며 측정된 Data는 각 부품.  PCB Solder Land 부분등의 온도을 실시간으로 화면에 Display 하여 준다.

년월일 시간등을 별도로 설정 할 수 있으며, 이러한 방법은 매우 쉽게
설정이 가능하다.
 Low power

K33  Power는 220V  single 사용으로 적은 파워에서 사용이 가능하다

최대 12A  Normal =3.5A  소비전력을 같고 있으며, 외부로 열 손실이없도록 다중 친환경 열 차단을 한 장비이다.


K33 . K55  특징

모   델

   기             능

 적 용  부 분

  K 33
 K 33 의 온도 Heating 은 Element Heater 방식
을 사용하여 각 Heating Zone구간에서 Hot Air을 Fan Motor로 Hot Air 강제 순환 하여 주는 방식이다. 3개의 Heating Zone으로 구성되어 있다
* Lab & Small Reflow
* 부품 "온도" 특성 신뢰성
* 콘베어 폭 : 180mm
* 부품소재 생산장비.
   K 55
 K55 과 동일한 디자인으로 Heat Chamber 길이
1560mm. 상/하 5개 Haeting zone구간으로 구성되어 있으며, 2개의 Cooling Fan Motor 있다
 K33 Heating Chamber
가 더 길다 , 안정적 Heating

  K33 . K55  공동 사양

  • 3개 Function Mode로 K33 or K55을 작동 할 수 있는 Easy operation .
  • Conveyor Width 350mm 동일
  • Temperature Profiler가 내장되어 있어  chamber 내 Devicec 측정가능
  • 여러 SMD 의 Chamber 내의 온도을 측정 Monitoring 할 수 있다
  • 예열시간이 매우 짧아 무효 전기 소모을 줄일 수 있다.
  • 내부의 온도 손실을 막기위하여 2단계  단열 친 환경 열 보호 차단을 하였다.
  • Conveyor 속도는 Multi Turn 방식의 VR로 매우 섬세한 분해 가능.
  • Conveyor의 속도을 0 ~ 170mm per Min speed조절이 가능.
  • Conveyor는 Mesh 방식이며 Finger conveyor는 Option품목.
  • Chmber는 2개의  Top Door로 구성되어 있어 담열 효과가 좋다.
  • K55 Base cabinet 기본 포함. 추후 변경될 수 있음 Desk top
  • Exhaust Fan Motor 기본 .
  • 모든 기기부품 동일 규격 사용 K33. K55
  • 전원 파원 K33 : Single 220V   / K55 : 3P x 380V + N(220V) + PE


선택 품목

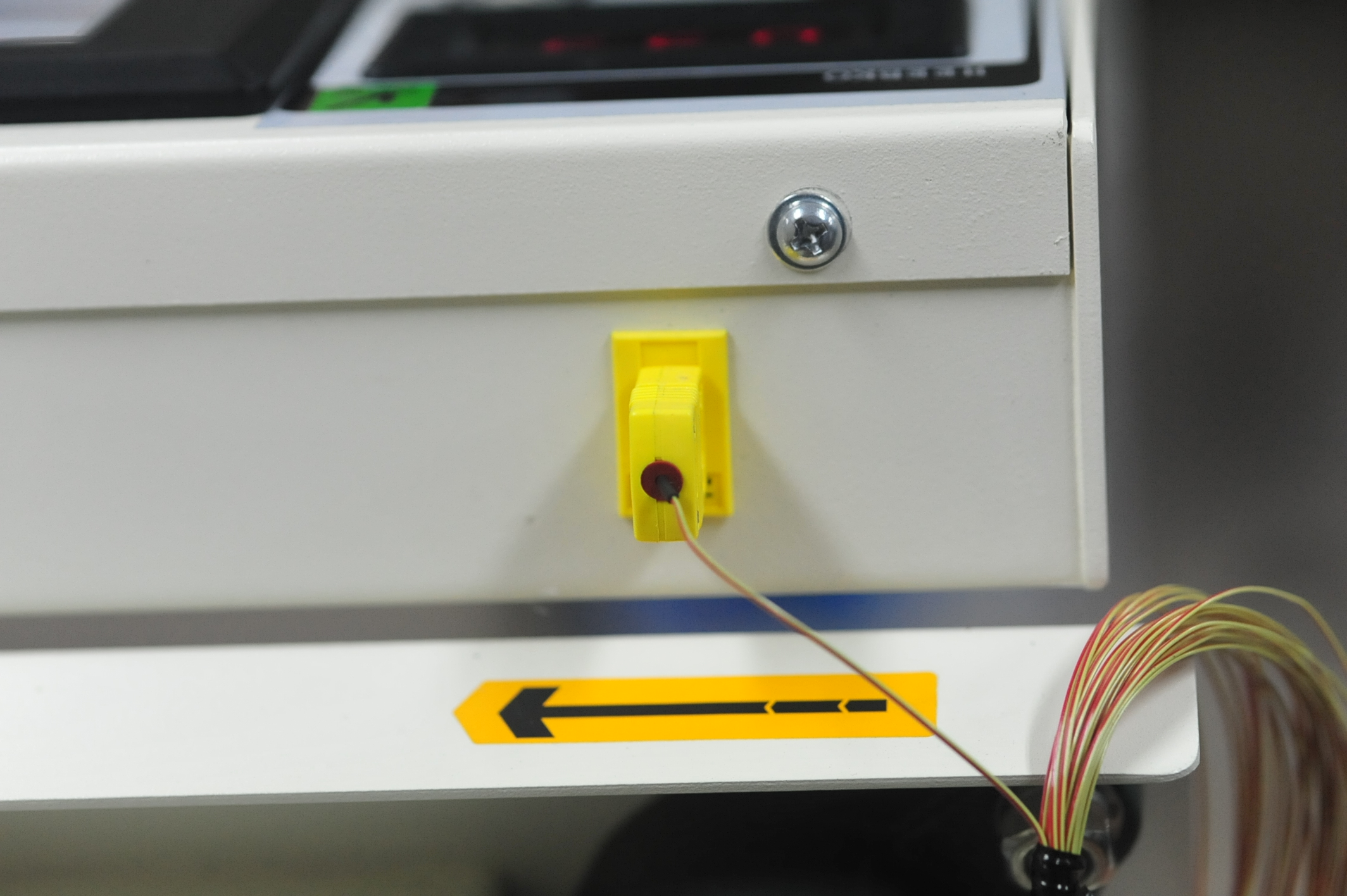

  1. 온도 프로화일 센서 (초기 기본제공) Accessory
   2. Base cabinet.
