PCB work size 400 x 600mm 작업 가능한 Big Chamber reflow
상품명 4060
400x600m Big PCB 전용
6개 최상 프로그램 저장
가격 PCB size : 60cm x 40cm
+ 4060 Batch Reflow Oven
+ 962C User manaual
+ 4060 Catalog

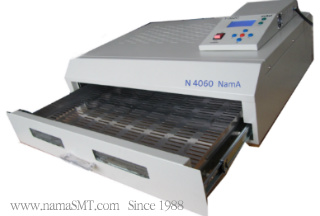

4060 IR Reflow Oven 400 x 600mm Board Reflow 가능한 Small Oven 입니다.

IR Heating 방식으로 열 전달성이 빠르며, Metal 부품 소제 reflow작업에 적합 합니다.



본 장비는 600mm Big size PCB reflow 작업을 하는 용도로 적합하며, 이러한 Big size Reflow 장비로 PCB 작업에 가장 큰 장비 입니다.







1. 장비 기능에 대한 설명

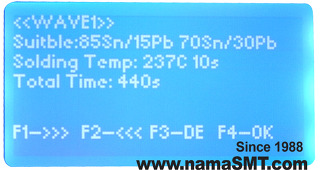

·         4060 Reflow Oven은 최상의 6개 온도 프로화일 저장 되음.

·         2개의 별도 체넬은 고객이 프로그램을 EDIT하여 저장 사용하는 공간.

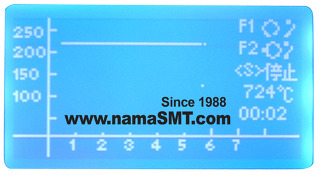

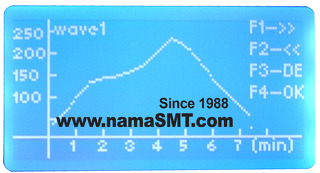

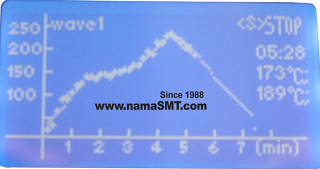

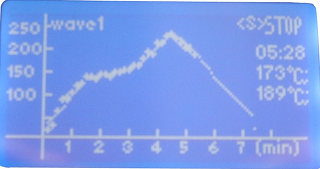

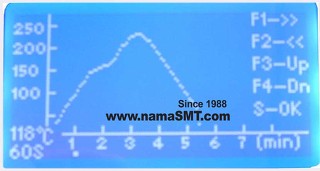

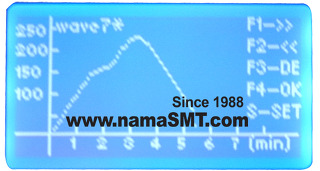

·         온도 프로화일 Graphic설정을 하고 장비를 가동 시키면 시차 별  온도 변화가

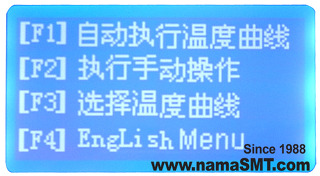

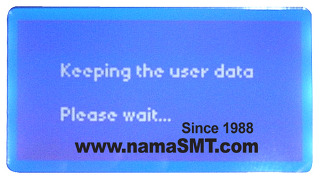

LCD Display 숫자. Graphic 2종류로 표시..

·         이러한 변화를 통하여 Chamber내부의 온도 진행 사항을 알 수 있음..

·         Manual ModeHeater Run Key을 누르면 온도가 상승되며, 이러한 상승 온도

변화를 Display로 볼 수 있다.

·         누구나 쉽게 운영이 가능한 Small Batch Reflow Oven 입니다.

·         전원은 단상 220V로 어떠한 환경에 전원 연결이 가능 합니다.







2. 장비의 단점에 해결 방법 대하여



Batch Oven으로 열에 민감한 SMD 소자가 아니면 사용에 좋으며, IR Heater 방식으로 Heater에서 PCB표면의 높이가 25mm 되므로 열에 민감한 부분에 대하여 먼저 상담을 받으시기 바랍니다.





또한 Big Size LED 조명 관련 PCB 작업에도 적합 합니다. 온도의 민감한 SMD 소자의 경우 부적합 할 수도 있습니다. ( 이때 별도 Fixture 사용 )

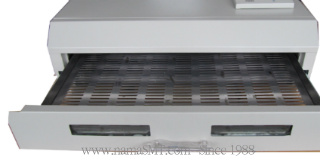

4개의 600mm의 긴 heater로 중앙 과 양쪽 Side 온도 변화가 있으며, 이러한 변화를 극소화 하는 방법은 2 ~ 3 time Reflow를 작동 후 사용을 하면 Chamber 내부 온도 변화를 줄일 수 있습니다.



아쉽게도 소형 Reflow 제품으로는 본 장비가 가장 큰 Size PCB 대응으로 어떻게 해서라도 고객의 원만한 장비 사용이 되었으면 합니다.







직구사이트로 이동





  • 장비 구성 Application



  Lab에서 s80  +  15P + 962A  장비 구성 시 1천만원 내

  기본 feeder 57개 제공 8mm 기준. PLCC 가능
