정밀 프린팅 가능한 수동 프린터 ~ 400 x 300mm frame size, Squeegee 포함
상품명 [스크린프린터]
80
수동 Printer
X.Y.Z.D 세밀조정
원산지 중국
+ S80 제품 동영상
+ 메뉴얼








S80 Printer는 Small Volume or Lab. QC에서 사용하면 적합한 Solder Printer 입니다.

X. Y. Z측 조절이 가능하며 D 측 대각은 30도까지 조절이 가능합니다. Frame Size는 매우 작은 size 부터 400mm x 300mm 까지

고정이 가능 합니다.



특징 Double PCB를 별도의 구성품 없이 작업 할 수 있으며, Table 밑면에 Hole  타공 및 Screw  Tab이 되어 있어 Universal Fixture  고정이 가능하다.



S80 Printer 적은 공간 어떠한 장소에서도 설치 가능하며, 누구나 쉽게 고 품질의 솔더 프린터 작업이 가능한 장비 입니다.  세부 사항은 하기 사진을 참고 하시기 바랍니다.





적용분야 : Lab.  Small & Multi Printer 공정.QC 시작실. 기타 프린터 공정









1. Features

a. The same platform as printer can be selectable,easy to locate both single and double sides of PCB board,high flexibility ensure high printing precision;



b. The steel stencil can be rotated 30 degrees at most,and the precision can be kept all the way when repeat works,can be comparable with automatic machine;



c. Using the way of steel stencil movement to adjust the best position,combining with the fine adjustment of X-axis,Y-axis to correct,convenient and efficient;



d. The frame made of thickened sheetmetal,finest material,good quality with outstanding durability;the brackets using the bolt bar to adjust the height,convenient for controlling the thickness of PCB;

    더블클릭을 하시면 이미지를 수정할 수 있습니다

     다양한 Stencil Frame 고정을 할 수 있다.

    Max 400 x 300mm.

    Frame 중심 무게를 잡아 주는 Balance weight를 제공한다.

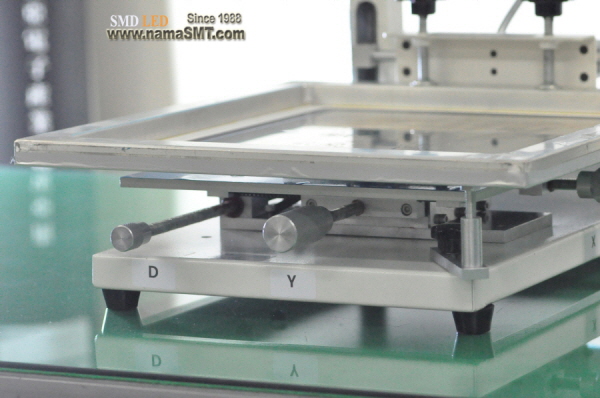

     다양Table의 Y. X. D(대각) 측 이동을 통하여 정밀 조정이 가능하다.





     Y 측 세밀조정 손잡이





    Frame  Size에 따라 전면부 받침 및 Hight 조절을 할 수 있다

    Stencil 받침 상태







    Frame  Size에 따라 전면부 받침 및 Hight 조절을 할 수 있다

    Stencil 조절 가능







    X 측 조절 손잡이

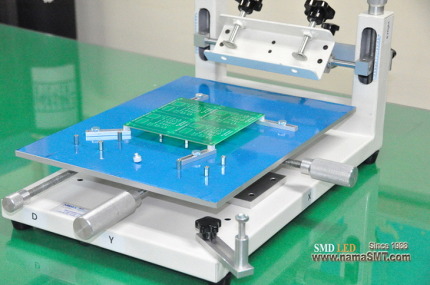

    S80  전면부 사진  Fame은 고객 사양에 따라 별도 제작 하여야 한다.

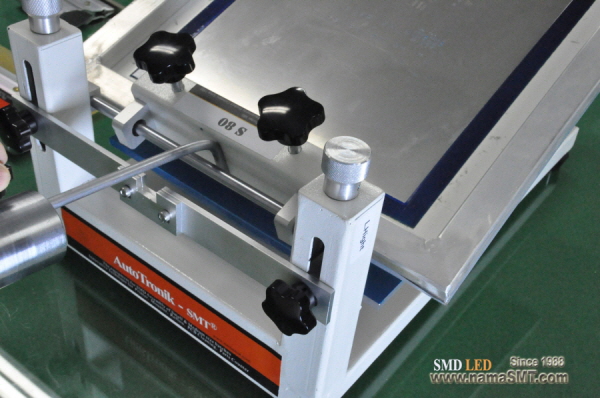

    Stencil Frame  고정 장치







    "Z" 측  좌/우  높이를 조절 후 Lock기능으로 고정 시키어 준다.







    Frame  무게에 따라 Frame Balance Weight를 조절하여 Stencil 무게 가볍게 하여 준다.

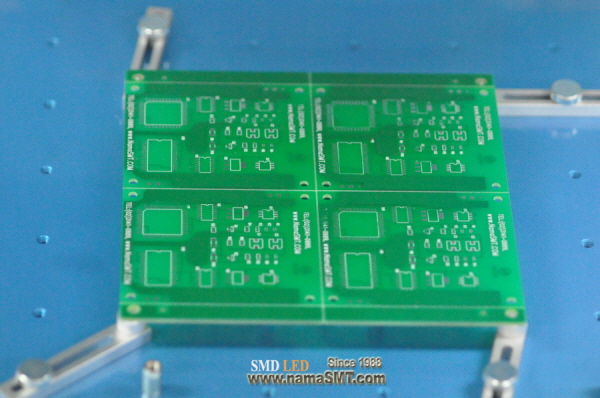

    PCB 를 고정하는 Universal fixture tools 기본제공
