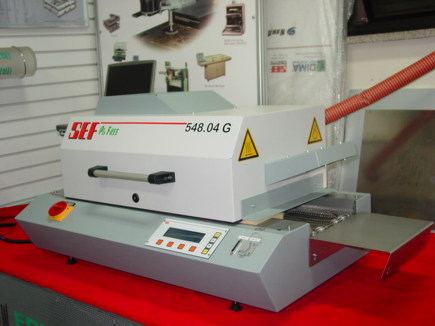

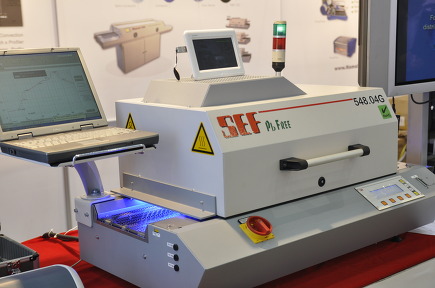

현재 LED 업종에서 가장 많이 사용하는 Reflow  full Hot Air Convection type

Made in Germany

장비 본체 548-10  포장 Box A급  사용설명서 한글 + 영문 제공

기               능	548.04	548.07	기         타

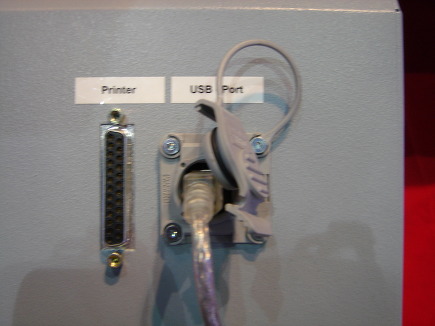

1. USB port	o	o	Interface. up-grade기능
2. Parallel port (Printer Port)	o	o	H.P Epson printer호환
3. 인쇄 (년/월/일/시간) 25 Pin type	o	o	고객명 입력가능
4. 1ch x Temperature Profiler	o	o	온도 Recording 시스템
5. Profile Memory기능(7개)	o	o	각 유형의 온도측정 메모리
6. Program Memory 기능 (16개)	o	o	각 유형의 프로그램 기억 기능

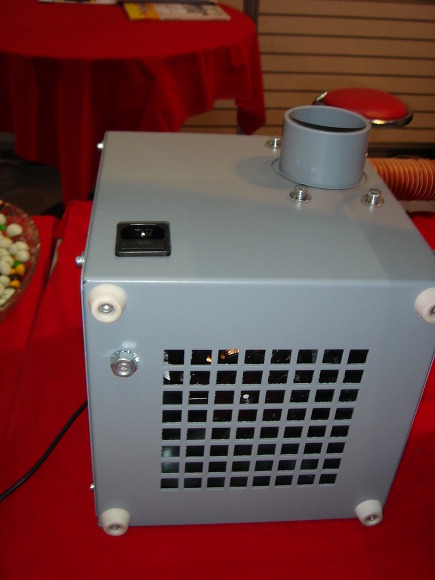

7. Exhaust Fan Motor Box	o	o	배기 탁트 Box 2m Cable. Fan

▶  Pb Free Reflow Soldering 및 Bond 경화 기능.[Full Air Convection]

▶  548-04G vs 548-07G   "Conveyor 폭 / 챔버 길이" 차이 외 모두 동일 Spec .

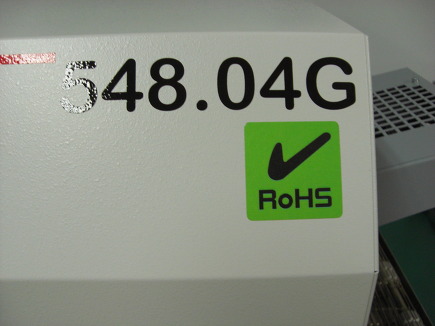

• 548-04G Reflow는 LED 신뢰성 장비로 가장 많이 사용 Reflow
• Full Air Convection으로 LED 표면에 외곡이 없음.
• Mesy III 을 Reflow 와 같이 사용 가능.
• Mesy III 사용시 Excel File로 변환 다양한  Application.

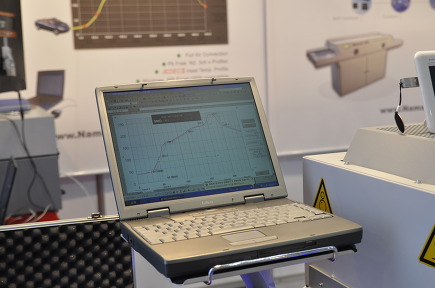

• USB Interface로 PC 화면에서 제어.
• Mesy III 0.1 sec측정 가능한 Profiler 호환 for Sosy Program

       ▶ Specification

-. Dimensions(W.D.H) : 1000 x 600 x 500mm

-. Max PCB width Work 180mm

-. Heating Length = 600mm

-. 1ea x Profiler Built in, thermocouple sensor & cable

-. 7 ea x Profiler Memory (Graphic LCD 에서 시차 별 온도 분석)

-. 1 ea x USB Interface Port.

-. 1ea x Parallel Print 25 Pin Port ( PLD Mode )

-. 16ea x Each Model Memory. 6 x Measurement data

-. Windows XP 환경 Software. (op)

-. Self Machine Test & up Data Function.

-. Monitor & Note Book Stand(option)

-. Power : 3 x 380V +(N)220V+PE(-2/+10V) 50/60Hz

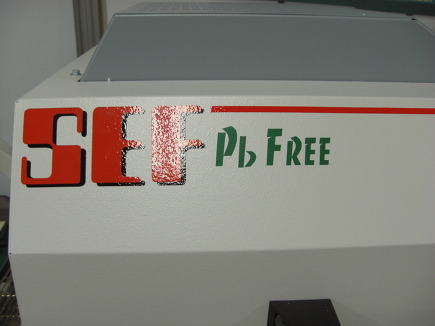

PB free 100% 대응 장비

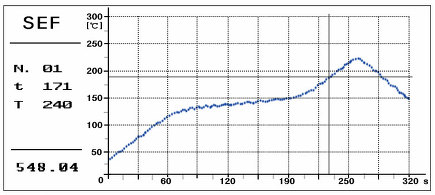

LCD 창에서 온도 프로화일 Real Time  구현 저장. 불러오기 시차별 분석 가능

PC 및 PC Stand 별도

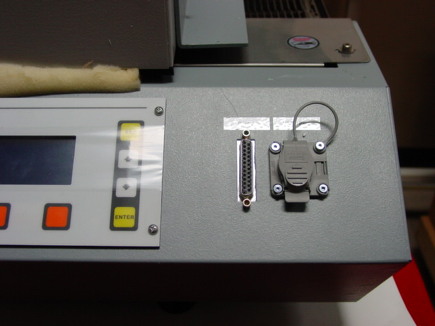

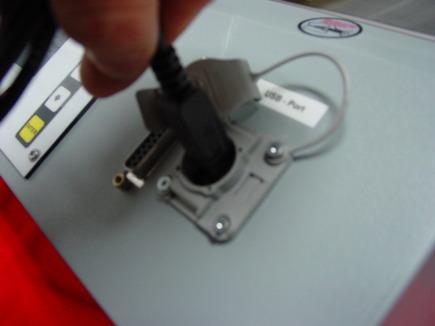

USB Interface Port 기본

온도 프로화일 Mesy III 연동 운영 가능 전용Profiler 별도

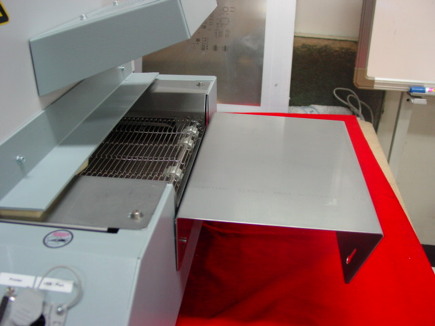

Unloader Plate  기본 제공

배기 Fan Box 기본 제공.

 USB Port를 이용하여 온도 관리 (별도 Option)



▶  Pb Free Reflow Soldering 및 Bond 경화 기능.[Full Air Convection]

▶  548-04G vs 548-07G 차이점은  "Conveyor 폭 / Chamber 길이" 차이 외 모두 동일 Spec 입니다.

• 548-04G Reflow는 LED 신뢰성 장비로 가장 많이 사용 Reflow
• Full Air Convection으로 LED 표면에 외곡이 없음.
• Mesy III 을 Reflow 와 같이 사용 가능.
• Mesy III 사용시 Excel File로 변환 다양한  Application.
• USB Interface로 PC 화면에서 제어.
• Mesy III 0.1 sec측정 가능한 Profiler 호환 for Sosy Program

       ▶ Specification

-. Dimensions(W.D.H) : 1000 x 600 x 500mm

-. Max PCB width Work 180mm

-. Heating Length = 600mm

-. 1ea x Profiler Built in, thermocouple sensor & cable

-. 7 ea x Profiler Memory (Graphic LCD 에서 시차 별 온도 분석)

-. 1 ea x USB Interface Port.

-. 1ea x Parallel Print 25 Pin Port ( PLD Mode )

-. 16ea x Each Model Memory. 6 x Measurement data

-. Windows XP 환경 Software. (op)

-. Self Machine Test & up Data Function.

-. Monitor & Note Book Stand(option)

-. Power : 3 x 380V +(N)220V+PE(-2/+10V) 50/60Hz









l Temperature Parameter x 16 Memory

l Temperature Profile Measuring x 7 Memory

l Air Duct Box 2 m & Power cable

l Pb Reflow (Max pick Temp 300’c Graphic) .

l 외부 모니터 없이 자체Big LCD에서 온도 분석 가능







▶ 548-04G 납품 시 제공 품목 :



1) 배기 Air Box & Power Cable (Exhaust 고열성 Hose 포함)

2) 사용자 메뉴엘(영문)한글/ Web Site Down Load

3) 1 ea x 장비 Top Door Open Key

4) 1ea x 온도 Profile온도 Sensor.

5 ) Inspection Sheet & Running Test

6) 1ea x Un Loader Plate

7) PC stand (option)
