모터스피드 조절 디스플레이. 생산량표시
상품명 [PCB V 커팅기]
508/509
좌/우 커팅방식
컨베이어벨트
품질보증기간 1
+ 장비 제원 및 작업 동영상
+ 상단 칼날 조정 방법
+ 상단 칼날 탈착방법
+ 하단 플렛폼 조정방법
+ inline Model 800
















508 / 509 Conveyor 포함 제품



소량 다 품종  PCB V Cutting 장비로 가장 널리 사용하는 제품은 509 제품 입니다. 508 V-Cutting 장비는 이송 Conveyor가 없는 Model이며 모두 기능이 동일한 기능의 제품입니다.





Automatic PCB Cutting 방식의 PCB V-Cutting Machine 508/509는 원활한 작업을 제공해 드립니다. 소량 다기종 생산에 적합 합니다. 반복적 작업 공정에서 X.Y측 자동 제어하는 505 장비는 작업자가 V Cutting Line을 맞추지 않고 자동으로 Laoding 하여 주는 장비 입니다.



"PCB" 정지된 상태에서 칼날이 이동하여, 안정된 PCB V Cutt Line  구현이 가능 합니다. 칼날 높이를 쉽게 조절 가능하며, 작업자의 안전을 위한 Safety Sensor 기본 기능으로 되어 있습니다. PCB의 뚜게는 최대 4mm 까지 가능하며, Dip type Soldering PCB의 경우 밑면 수평 높이 조절기가 있어 SMD . Dip Type PCB V Cutting이 가능한 장비 입니다.



칼날의 내구성 정상적 사용의 경우 200,000회 Cutting 가능 합니다. 칼날의 속도 . 힘을 프로그램으로 설정이 가능하며, 무리한 힘으로 PCB 손상을 방지 할 수 있습니다.



칼날의 구조는 밑면의 칼날은 Bar 칼날이며, 상측의 칼날의 이동하여 PCB V Cutting을 하는 방식 입니다.



PCB 최대 커팅 폭은 350mm or 500mm 2 종류 입니다. PCB의 두께에 따라 쉽게 조절이 가능하며, 칼날 회전 속도 및 좌/우 이동거리를 조절 할 수 있습니다.



고품질의 PCB V cutting 분리 작업 하는 모델입니다.







초기 장비 설정 방법 link

https://blog.naver.com/alldispenser/221352455084







장점

    1. 자동 커팅 방식

    2. 보드의 움직임 없이 커팅이 가능

    3. 컨베이어 벨트를 이용하여, 커팅된 보드의 이동 및 시간단축 가능(N509)

    4. /하단 칼날의 연마가 가능하므로, 지속적인 사용가능

    5. 정밀하고, 고품질의 커팅이 가능

    6. 하단 칼날위에 V컷 라인의 거치가 용이함. 자리 위치 선정시간 단축. 빠른 작업.





▶  특징

     1. 상단 둥근 칼날의 좌/우 Motor 제어에 의하여 이동방식으로 커팅

     2. 커팅 스트레스 및 솔더 크렉 방지

     3. 커팅 속도 및 칼날 이동거리 조절가능

     4. 칼날의 연마 가능 및 쉬운 칼날 교체방식

     5. 반영구적 스테인리스 재질의 장비

     6. 일일 PCB Cutting 작업 횟수 디지텔 표시.







                       사용가능 보드 :    LED panel , fiberboard , aluminum plate , aluminum substrate,

                                                           copper . substrate,  FR4, glass fiber board



                        PCB  두께      :    0.2 ~ 4.0mm







 508 PCB V Cutting  (Conveyor 없음)

 509 PCB V Cutting  (Conveyor 있음)









직구사이트로 이동



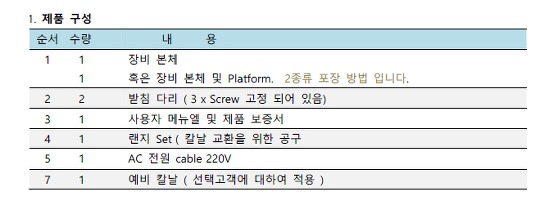

       장비 제원 및 특징





































●  참고 동영상 =  http://blog.daum.net/mil-spec/?t__nil_login=myblog

Smart Mobile에서 보실 수 있습니다


주요기능 설명





상/하, 전/후 위치 조절 가능







좌,우 보호기능이 향상








전면부 플레이트 높이 조절 용이








컨베이어 구동부 새로운 구성변경

쉬운 컨베이어 각도조절







모터속도, 생산량 표시기능

장비의 각종자료를 실시간 확인 가능한 QR코드 부착








이송각도 조절 가능








낙차 각도 및 컨베이어 연속 인터페이스 가능









양방향 안전센서로 작업자보호

센서감도 조절 가능















비상 스위치 및 메인전원 스위치 전면부 배치











컨베이어 속도 제어모듈





작업모습











PCB V cutting_505

자동 작업이 가능한 고 품질 혹은 반복적 생산에 적합

자동 PCB Loading 장비  505 s  참고 하세요.







PCB V cutting_505-S

자동 in line 작업이 가능한 대량 혹은 연속적 생산에 적합

PCB  Magazine 사용으로 In line 작업 가능한 제품.





Bar LED PCB V Cutting  link  동영상

http://alldispenser.blog.me/221345580112
