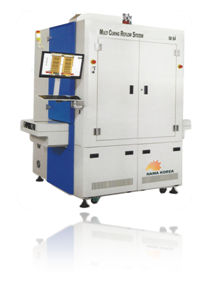

64. 128 Tray Tower Curing Reflow
상품명 [Reflow-리플로우]

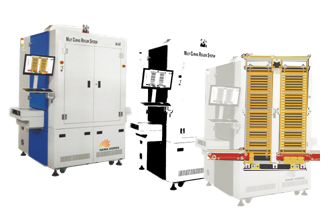

인라인수직 Curing Reflow
Multi 건조
제조사 HT

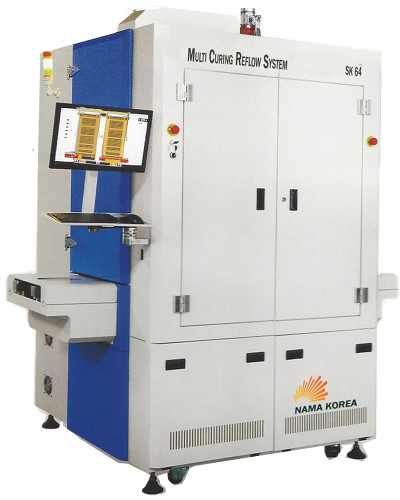

SK64. Sk128 Curing System은 자동화 장비로 유명한 미국의 멘코프 회사의 개발된 장비이다.

그간 Computer. 방산. 산업용. 부품 및 제품을 생산하는데 있어 epoxy. 시리콘. 우레탄Curing을 수직 Tower system에서 연속적 작업을 하는 Tower Round Conveyor System을 이다.



이러한 장비는 작은 공간에서 다양한 온도 구현을 할 수 있으며 온도제어는 Real time PC제어로 보다 고품질 과 효율적인 Curing 작업 구현이 가능한 장비이다.



SK64. SK128 Tower in line Curing 장비를 사용하므로 연속적 작업이 가능하며 작업 공정 별 표준 작업시간을 통하여 효율적인 생산 실현이 가능,



Tower Curing Chamber 통과 시간은 최소 10분에서  최장 2.4시간 동안 동일한 온도 혹은 Reflow 와 같은 사이클 온도 변화를 주어 건조 및. Burning Test등 다양하게 온도 구연을  할 수 있는 In Line Running 수직 Round conveyor in line System 이다.



원리

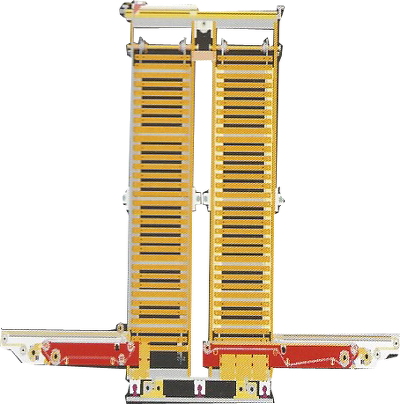

Reflow와 같은 동일한 개별적 온도를 제어하여 주는 Chamber 내에 Tower 엘리베이터 System 과 같이 구성 되어 있다.



제품 및 Pallet등을 사용할 수 있으며, 수직 엘리베이터는 가변식으로 최소 80 x 80mm ~ 230 x 300mm 까지 조절할 수 있다.

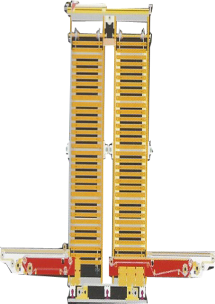

이러한 엘리베이터 Tray 64. 128. 256개 등의 이동식 가변식 pallet tray가 있다

 수직으로 올라간 Pallet은 끝에서 다시 옆 엘리베터로 이동 되며 밑으로 내려온 Pallet은 다시 2번째 Rack Tower로 이동 반복 후 자동으로 시차 별 Tower에서 배출 된다.















Chamber Control 원리



통합된 Computer 시스템에서 구간별 온도제어 Conveyor 자동 제어를 누구나 쉽게 운영이 가능한 Monitor 환경으로 모든 제어를 할 수 있다.





On line 연결된 작업 구현으로 Chamber 내에서 온도 및 Curing 시간을 정화하고 안정된 작업 구현이 가능.

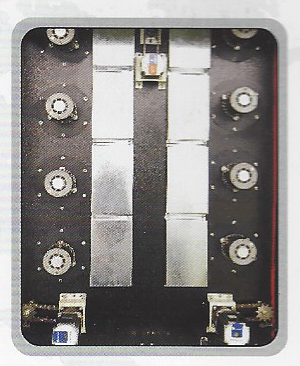

                     4개의 독립된 온도 공간 을 개별적 혹은 동일한 온도 설정을

                        할 수 있다.  종전의 Curning Reflow 비하여 매우 정교한

                        온도 제어 및 관리가 가능.

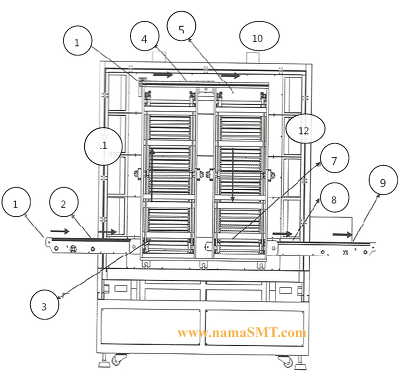

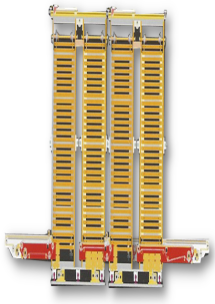

               64개 / 128 개 Tray Moving Rack 가능













1 Loading Conveyor

7 하강 엘리베이터

2 Input Auto Sensor

8 Output Sensor

3 상승 엘리베이터 unit

9 Output Auto Conveyor

4 1차 수평이동 Unit system

10 Exhaust Duct

5 2차 수평이동 unit System

11 왼쪽 4 Chamber

6 Hot Convection Motor

12 오른쪽 4 Chamber

7 하강 엘리베이터 Unit
