상품명 3500
Vision Dispenser
비젼 디스펜서
제조사 Dispenser Lab
+ 장비 작업 동영상모음
+ CAD파일변환 테스트실행 동영상








더블클릭을 하시면 이미지를 수정할 수 있습니다

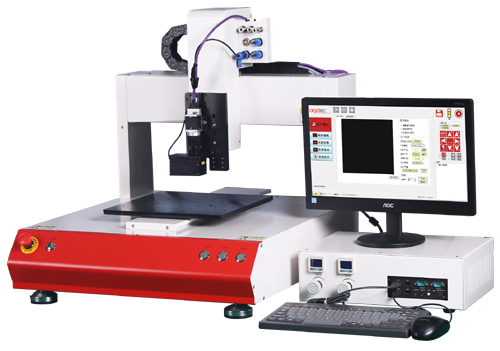

 TR 3500은 3축 Desk Top 로봇 시스템은 고성능 Linear Motor 제어 작동 합니다.

 Linear Motor는 고속. 고 정밀 작업에 적합한 제어 구동 장치 입니다. TR 350 Robot은 다양한 프로세스

 모듈을 응용 할 수 있습니다.

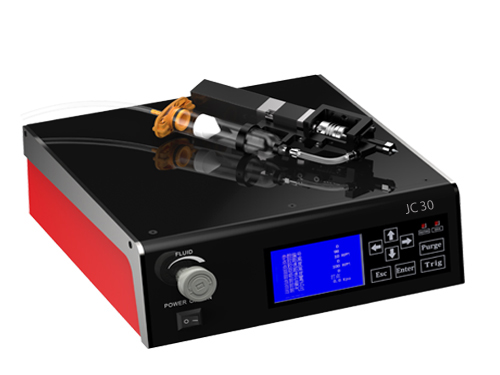

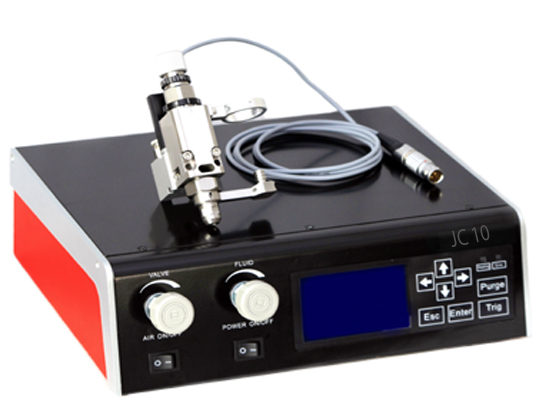

n Jet Valve . Screw Valve. Pneumatic (공압) Valve. Laser Soldering System등    Application  사용 가능.



 TR 3500 매우 정밀한 제어 Robot 입니다. 반복 제어에 오차 0.007mm 이며 1000mm /sec  Z 측 3050mm

 이동 속도 와 linear 제어로 Dot. line Arc 구현 능력을 갖고 있습니다.



 Cad  data 사용 가능하며, Vision  형상인식 Camera에 의하여 작업물체를 자동 인식하고 자동 죄표 교정

 하여 줍니다.  Laser 변이 센서가 있어 FPCB. 작업의 높이 측이 불규격한 작업물을 자동으로 Height 값

 측정 한 후 , 자동 보정 하여 줍니다.   그외 고객 작업 조건에 따라 Application 하여 드립니다.







     특징

  • 자동 비젼 위치. 좌표 인식
  • 피티션 마크 자동 인식 . 교정
  • 비젼 프로그램 작업 환경
  • 니들 자동 교정
  • 니들 자동 그리너
  • 노즐 온도 제어 콘트롤
  • 디스펜서 혼합 작동.
  • 멀티 모둘 작업 프로그램
  •  Laser 솔더링 (작업 용량에 따라 Power odule 선택)















      로봇 제어는 0.005mm 이며 반복운동 오차율은 ±0.01mm 제어, 이동속도는 600mm/s

 Mobile 부품. 전장. 방산. 우주항공. 산업기기 소량 다품종 생산에 적용되고 있음.



상기 동영상은 전제 작업 이해을 위하여 중반 빠른 배속 동영상 입니다









상기 동영상은 전제 작업 이해을 위하여 중반 빠른 배속 동영상 입니다.







더블클릭을 하시면 이미지를 수정할 수 있습니다

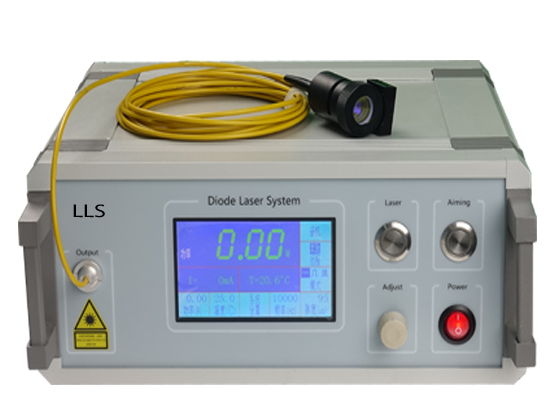

 하나의 장비에서 솔더 디스펜서 작업 + Laser Soldering 가능



디스펜서 작업 후 Laser Soldering 작업을 하나의 장비에서 가능.

 Laser Solder 작업에 따라 power watts 선택하여야 합니다.

국부적 Soldering 작업에 Laser Soldering은 효률적 입니다.







   Features



n     Linear motor technology.  선형 모터 기술

n     Vision positioning.   비전 위치제어

n     Industry Computer.   산업용 컴퓨터

n     Cross platform process software.  십자 플랫폼 프로세스 소프트웨어

n     High performance motion controller.   고성능 모션 컨트롤러

n     Humanized interaction.   A.I 상호 작용

n     Optional function module.   선택적 기능 모듈











     Application



n Solder Paste Jet Printing   솔더 림 분사 프린팅.

n      Solder Paste Dispensing.   솔더크림 토출.

n      Laser Soldering    레이저 솔더링

n      Circuit board assembly.  회로 보드 어셈블리

n      Hybrid circuit board assembly.   다양한 회로 보드 어셈블리

n      Multi-variety production.   다 품종 생산

n      Specified component assembly.   지정된 구성 요소 어셈블리

n      3D stack packaging.     3D 스택 포장

n      Circuit repaired works.   회로 수리 작업

n      MEMS packaging.  MEMS 패키징









      Software 특징



n     Vision automated positioning.   비전 자동 포지셔닝

n     Mark point positioning.   마크 포인트 위치 지정

n     Vision aided programming.   비전 지원 프로그래밍

n     Nozzle teaching programming.   노즐 프로그래밍 프로그래밍

n     Template (modularized) programming.   템플릿 (모듈화) 프로그래밍

n     Mixed operation of dispensing.   디스펜스의 혼합 작동

n     Laser soldering.   레이저 납땜

n     Laser Gauge for Height Compensation.  높이 보상 용 레이저 게이지

n     Needle Calibration.  니들 교정

n     Nozzle Cleaner.  노즐 클리너

n     Nozzle Temperature Controller. 노즐 온도 컨트롤러

n     Laser soldering auto-tune.  레이저 납땜 자동 조정







 3000 Serve. 3500 Linear 제어   2종류의 Robot

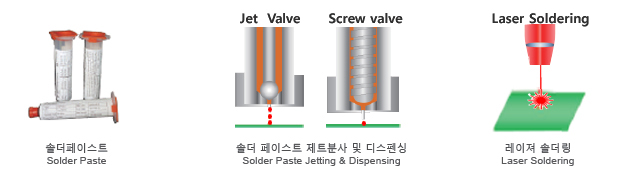

 Jet Valve & Screw valve  2종류 그리고  Laser Soldering unit

전장. Mobile 부품 생산에 널리 사용 중 .



Solder Paste Dispensing 후 Laser Soldering  가능

신개념의 Smart 형상인식 Vision System. Laser 변이 센서

자동 height 값 자동 보정









 Wire Soldering 문제를 해결한 Solder Paste

Dispensing 으로  빠른 작업 과 정확하고 ,다른 부품의 열 손상 없는 Soldering 구현.











  고품질 Solder Dispenser 구현을 위하여 Solder Paste 선택을

작업 유형에 따라 선택을 하여야 한다























  고품질 Solder Dispenser 구현을 위하여 Solder Paste 선택을

작업 유형에 따라 선택을 하여야 한다





더블클릭을 하시면 이미지를 수정할 수 있습니다













Dispenser Lab에서는 Solder Paste 정밀 토출을 위한 Solder Paste

개발 판매를 하고 있습니다,

저온. 고온. 다양한 특수 Solder Paste을 공급하고 있습니다.
