SMT장비 [제트밸브] DJ 2000 Jet Valve
 HOME > Products > Dispenser Dispenser 장비 | NamA Since 1988'
상품명 [제트밸브]

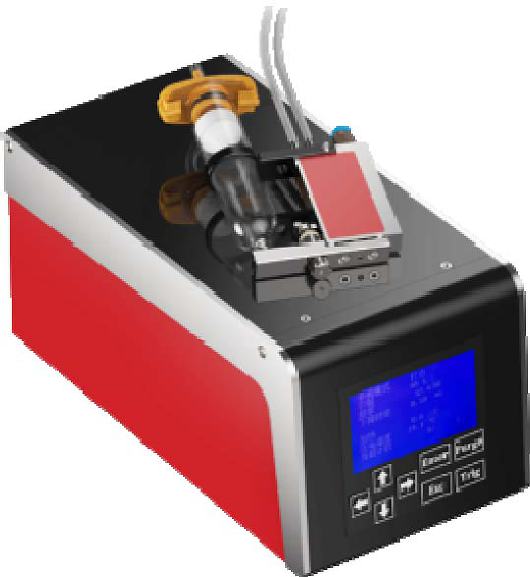

DJ 2000
Jet Valve
제조사 Dispenser Lab




DJ 2000  PZT Jet(분사) 밸브는 고속 비접촉식 Micro로 본드. 솔더 페이스트 디스펜서 을 위하여 만들어 졌습니다.

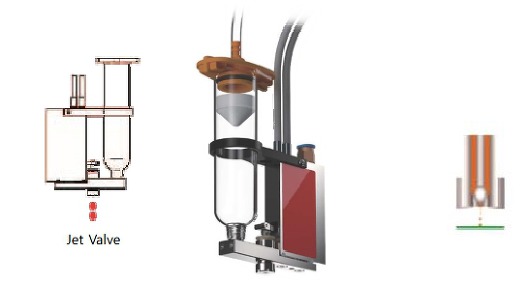

PZT 압전 장치는 니들을 움직여 본드. 솔더페이스 토출하고, 솔더 페이스트는 빠르게 Fine hole nozzle을 통해 Micro Jet 분사방식으로 토출 됩니다. 본 밸브는 3D PCB Assembly 와 다품종 생산에 적합합니다.



Solder Paste Dispenser 20년 이상 생산하여온 Dispenser Lab 디스펜서는 고 정밀 및 내구성이 Jet . Screw Valve 성능을 경험 하실 수 있습니다.  NamA는 1995년 부터 "Solder Dispenser Robot" 시스템을 한국 및 아시아에 공급하여 왔으며,  Dispenser의 생명인 " Valve 개발 " 및 생산을 Asia 지역에서 생산을 통하여 보다 안정적이고 빠른 고객 SerSevice 대응에 만족을 드릴 수 있습니다.

Asia지역에서 생산으로 Jet. Screw Valve 보다 경제적 가격공급 하여 드립니다..

Solder Paste Dispensing의 기술적 know-how 기술적 특허를 갖고 있으며, Bond. 실리콘.우레탄 코팅,

접착용제에 대한 정밀토출에 대한 특허 기술을 보유 하고 있습니다.



■   DJ Series  Jet . Screw Valve는 중국의 Dispenser 전문 판매 업체인 밍실. 텐션 업체에

      Jet. Screw Valve 공급하고 있습니다.

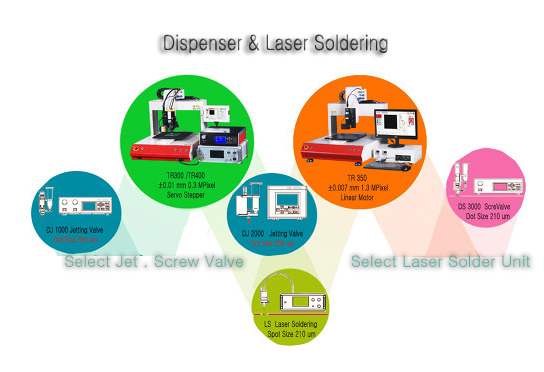

 Jet. Screw Valve / Controller Spec

DJ 1000

DJ 2000

DS 3000

Laser Solder

  • Solder Paste

    • Jetting Valve

  • JC10 Jetting

    • Valve Controller

  • Non-contact

    • Jetting

  • Smallest Dot

    • Size

     350 um
  • Solder Paste

    • Jetting Valve

  • JC20 Jetting

    • Valve Controller

  • Non-contact

    • Jetting

  • Smallest Dot

    • Size

       250 um
  • Solder Paste

    • Screw Valve

  • JC30 Jetting

    • Valve Controller

  • High Precision
  • Smallest Dot

    • Size

     150 um
  • LS Series Laser

    • Soldering System

  • LH50 Laser

    • Lens Head

    f=50mm

  • Laser Spot

    • Size

     210 um

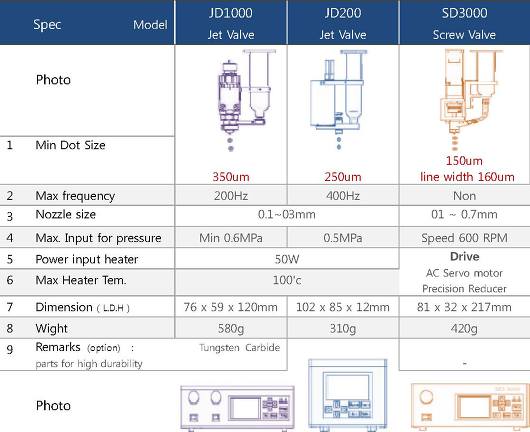

    기능 및 모델 DJ 1000 DJ 2000 DS 3000
    1 Min. Dot Size 350 um 250 um

    150um

    line width 160 um
    2 Max. Frequency 200 Hz 400 Hz Non
    3 Nozzle Size 0.1 ~ 0.3mm 0.1 ~ 0.7mm
    4 Max.Input for pressure Min 0.6MPa 0.5MPa Speed 600 RPM
    5 Power Input Heater 50W

    Drive

    AC Servo motor

    Precision Reducer
    6 Max. Heater Temp. 100'C
    7 Dimension(L.D.H,mm) 76 x 59 x 120 mm 102 x 85 x 12 mm 81 x 32 x 217 mm
    8 Weight 580 g 310 g 420 g

    1) DJ 1000 Dot size 350 um

    2) DJ 2000 Dot size 250 um

    3) DS 3000 Dot size 150um  3가지 중 Valve 선택



    기능 및 모델 JC 10 JC 20 SC30
    1 LCD Display Panel 256 x 160 pixels
    2 Trigger Input TRIG Button or 24V Pluse Input
    3 Valve On/Off Time Durations : 0.1ms ~ 999 ms Air Pressure
    4 Valve Up/Down Time Intervals : 0.1ms ~ 999.9 ms Air in 0.5 MPa Min
    5 Cycle Counts 1 ~ 9,999 Air Out : 0 ~ 0.7 MPa
    6 Communication port RS232
    7 Power 220V 50/60Ha, 0~0.7 MPa
    8 Dimension (L.D.H,mm) 242 x 302 x 98 288 x 148 x 138 280 x 311 x 100
    9 Weight 3.8 kg 3.5 kg 3.6 kg

    작업유형에 따라 Jet Valve 와 Screw Valve 선택하여야 합니다.

    액체 점도에 따라 선택 기능이 상이 합니다. 하기 도면 참고 세부적인 내용은

    상담을 하시기 바랍니다.

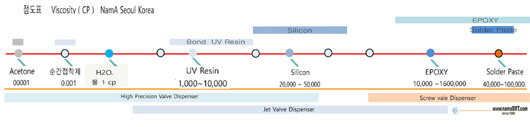

     점도율표





    Features

    ■ Advanced piezoelectric jetting technology

    ■ Cope with warpage

    ■ 400 points per second

    ■ High accuracy and consistency

    ■ Robust for varied solder paste

    ■ Simple operation and maintenance

    ■ Min. dot size: 250 um

    ■ Min. line width: 220 um

    ■ Overheating protection

    ■ Long lifetime of piezoelectricity materials





    Applications

    ■ Solder paste jet for pads

    ■ Solder paste jet for pads

    ■ BGA solder paste planting

    ■ Solder paste jet for pads pins

    ■ Solder paste jet for inductor pin

    ■ Solder paste jet for connector

    ■ Solder paste line jet printing

    ■ Shielded cover line jet printing

    ■ Solar panel silver paste line

    ■ Semiconductor device packaging.

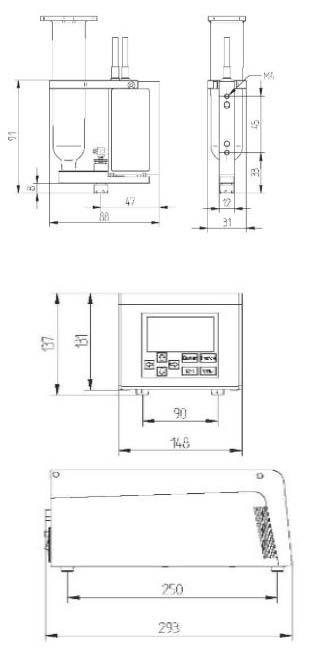

    외형 Size (Valve & Controller)










    적용 사례








     장비구성을 다양하게 사용 용도에 따라 간편한 선택이 가능.







    디스펜서에서 납탬을 동시에 작업이 가능.

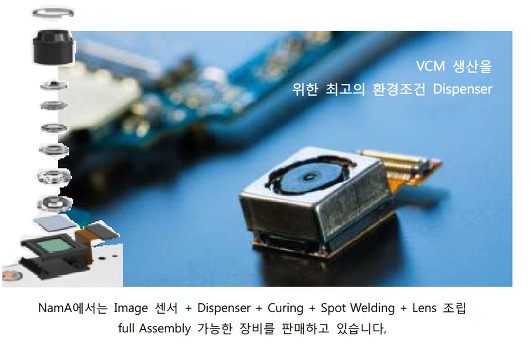

    Smartphone 부품 생산을 위한 최적의 Jet Valve  Robot  시스템







     전장. 산업기기. 방산. 우주항공 정밀 부분별 납땜작업 적합 장비

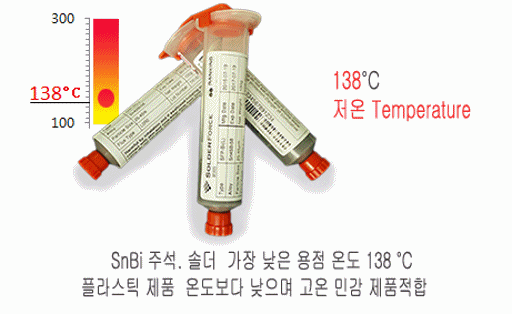

     다양한 Solder Paste 주문 및 개발 판매.
