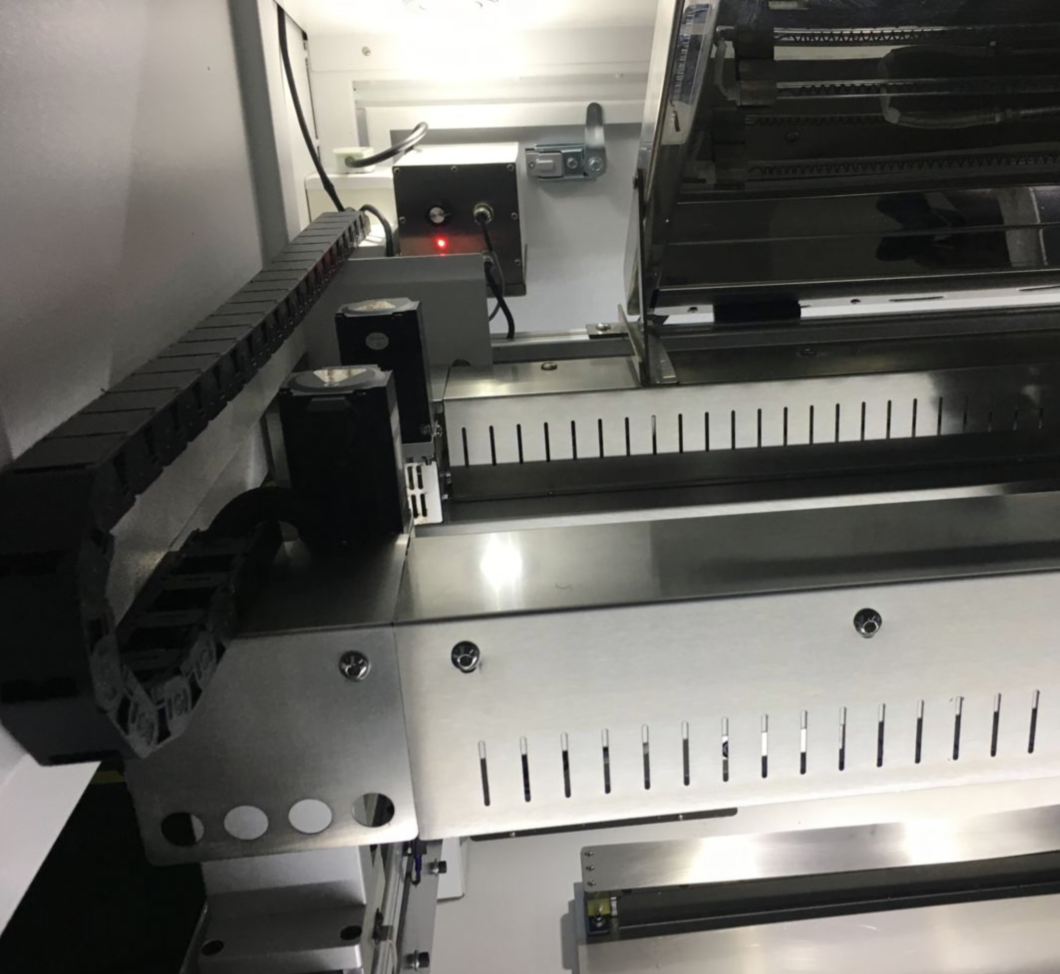

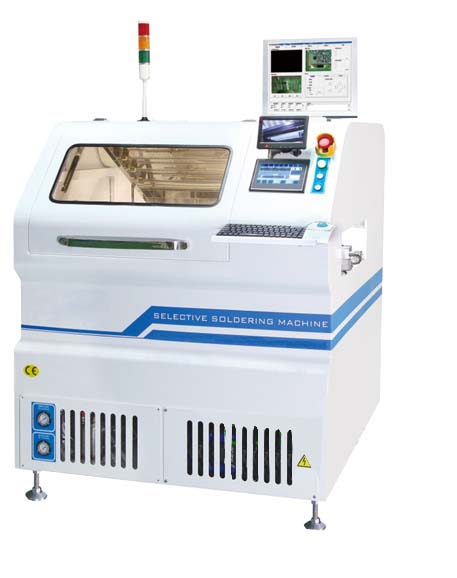

1. 컨베이어 유닛

1. Wheel type conveyor, each conveyor rail driven by individual motor, speed adjustable.
2. Stable conveying, long-life material.
( 휠 타입 컨베이어, 각 컨베이어 레일은 개별 모터로 구동되며 속도 조절 가능. )




2. 구조와 케이싱

1. 높은 강철 프레임 및 강판 자재, 운영하는 동안 안정적이 낮은 진동 작업.
2. 내구성이 강하고 쉽게 벗겨지지 않는 산업 도장으로 케이싱 코팅.




3. Cooling Fan (option)

장비 출구에 설치된 냉각 팬. PCB 들어오고 내릴 때 자동으로 켜고 끌 수 있습니다




4. Wave height calibration system

땜납 포트가 낮은 레벨 한계에 도달하면 땜납 파렛트 자동으로 자동 공급 장치로 이동하고,
솔더 자동 공급을 받아 들인다. 그런 다음 계속 작동하십시오




5. Soldering monitoring system

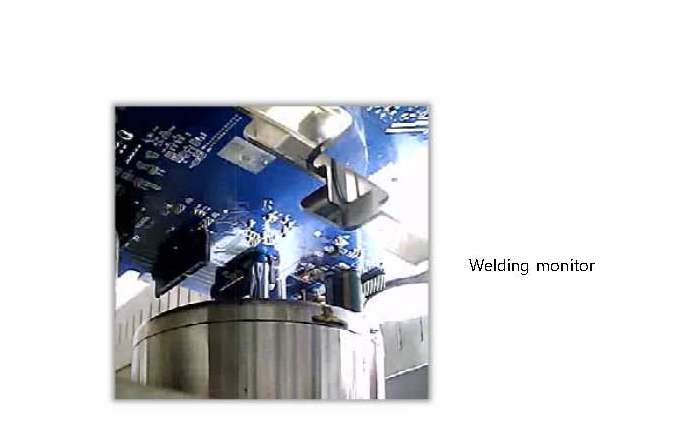

솔더링 과정은 카메라 와 디스플레이 화면을 통해 표시됩니다. 모니터링 하기 쉽다.
실시간으로 작업 과정을 보여준다




6. Maintenance Reminder Function 유지 보수 알림 기능

장비가 일정 기간 작동 할 때. 유지 보수 작업 알림 :
사전 설정 데이터를 사용하여 고장을 예방하고 작업 수명을 단축 할 수 있습니다

땜납 솔더 Port에 외부 가열 판(IR Heater 적외선)은 열 용량을 향상시키고 수명을 연장시킵니다.
가열 부는 솔더 퍼니스의 품질 안정성을 향상시키고 자동 Flux 노즐 청소 기능이 포함 되어 있습니다.

솔더 펌프는 열 손실을 줄이기 위해 단열재 와 고온 적용되는 컨베이어 벨트를 사용되었습니다.
모터에 전달하고 모터의 수명을 연장됩니다.


7. 바닥은 기계 안정성을 높이고 진동을 줄이며 기계 표면을 증가시키는 제품 개발에 적용 하였습니다.

under pre Heating은 특별 개발된 Solder Port unit 外열을 이용하며, 또한 IR Heater 원형의 예열기능으로 Soldering 향상을 시킬 수 있는 Selective Soldering 장비이다. PCB Under에 발생되는 작업 과정을 real time 모니터로Soldering. lux Jet Spay 실시간 감시 할 수 있다

Spray system :

1. 소프트웨어 프로그램에 따라 제어.
2. 플럭스가 있는 공기 압력 탱크에 적용되며 스프레이는 공기 압력에따라 다름. 스프레이 압력이 일정한지 확인 자동 제어 합니다.
3. Auto clean nozzle. ( 자동 노즐 청소 )
4. With exhaust device onto the spray upside, then no pollution for the machine.
5. 상Jet 분사 선형 flux nozzle 적용 되었습니다
배기 장치를 스프레이 위쪽에 놓은 상태에서 기계에 오염이 되지 않습니다.




Preheat system:
1. 위/아래 구역에서 예열 합니다. 예열 상측은 고정식 IR 가열 모듈
입니다. 다운 Heating은 Jet Solder Port 와 같이 이동의 적외선 예열 모듈 입니다.


2. 온도 설정 및 실제 온도가 화면에 표시됩니다.



Solder Port 기본 N2 기능이 있으며Under에서는 Solder Port 외각에 IR Heating이 되어 열 효율이 좋다.
Soldering. Flux Spray 되는 상황을 Monitoring 가능하다

Top Preheating은 Work Area IR heating방식으로 예열을 하여준다. 이러한 Pre heating은 400 x 400mm 범위에서 Jet Nozzle은 어떠한 작업 위치로 전환을 하여도 빠른 예열 작업을 통하여 Selective Soldering 구현이 가능하다. Pre heating max 120'c

Selective Soldering 장비에서 제일 중요한 부분은 Selective Jet Solder Port이다. 균일한Solder Jet 분사하는 기능을 갖고 있으며 이러한 제어는 Motor 와 Solder Port 재료 및 단열이다 이러한 부품은 세계적으로 인증된 일본의Tomogawa 제품이며 단열은 스위덴의 ZY 회사 제품을 사용을 하였다. 완벽한 heating 단열 소재를 사용하여 정확 온도로 균일한 Soldering 구현이 가능하다







<클릭하여, 다양한 동영상 보러 가기>





제품별 작업 Area.

1. 컨베이어 유닛

1. Wheel type conveyor, each conveyor rail driven by individual motor, speed adjustable.
2. Stable conveying, long-life material.
( 휠 타입 컨베이어, 각 컨베이어 레일은 개별 모터로 구동되며 속도 조절 가능. )




2. 구조와 케이싱

1. 높은 강철 프레임 및 강판 자재, 운영하는 동안 안정적이 낮은 진동 작업.
2. 내구성이 강하고 쉽게 벗겨지지 않는 산업 도장으로 케이싱 코팅.




3. Cooling Fan (option)

장비 출구에 설치된 냉각 팬. PCB 들어오고 내릴 때 자동으로 켜고 끌 수 있습니다




4. Wave height calibration system

땜납 포트가 낮은 레벨 한계에 도달하면 땜납 파렛트 자동으로 자동 공급 장치로 이동하고,
솔더 자동 공급을 받아 들인다. 그런 다음 계속 작동하십시오




5. Soldering monitoring system

솔더링 과정은 카메라 와 디스플레이 화면을 통해 표시됩니다. 모니터링 하기 쉽다.
실시간으로 작업 과정을 보여준다




6. Maintenance Reminder Function 유지 보수 알림 기능

장비가 일정 기간 작동 할 때. 유지 보수 작업 알림 :
사전 설정 데이터를 사용하여 고장을 예방하고 작업 수명을 단축 할 수 있습니다

tem	Item Name	MODEL	Unit Price(USD)	Qty	Trade Terms	Total(USD)
1	Auto Selective wave soldering machine	400	55,500.00 - 85,000.00  Full Option 포함	1 Unit	Exwork	55,500.00 85,500.00 Full Option 포함

기타 Features:

1 . 넓은 응용 범위

태양 에너지, 군사 장비, 항공 우주, 원자력 산업, 자동차 제조 및 전자 기업. 공장을 위한 선택적 자동 납땜 생산적합 장비!




2. 노즐

특수 소재 노즐 디자인은 정확하고 꾸준히 다양한 주석 외부 높이를 스프레이 할 수 있으며, 공간이 제한적이거나 너무 가까운 경우 용접을 계속 반복 할 수 있는 능력이 향상됩니다. 다른 부분에 손상을 주지 않으면서 납땜 점 작동을 위해서만 열어 부품에 주어진다




3. N2 직접 가열 시스템

질소를 사용하여 납땜 피크를 비활성 및 보호하고 주석 산화 양 극소화. 질소 직접 열 시스템은 PID 온도 제어 원리 ( 0 – 400℃ 온도) 작업 조건에 따라 온도 조절이 가능하다.




4. 서보 모터

시스템은 가장 정확하고 진보 된 로봇 제어 기술을 사용합니다. 루프 서보, 지능형 모터의 완벽한 반복성. 볼 Screw 및 리니어 가이드 정확한 위치, 저소음, 부드러운 움직임 제어 작업 됩니다.




5소비 전력이 적은 소재와 저비용

선형 주입으로 각 솔더, 솔더링을 제어 할 수 있습니다.
솔더납땜 부위에 가장 적절한 납땜 과 플럭스 소모가 매우 낮습니다. 각 등급은 주석 슬래그 매우 적습니다.

이 시스템은 모터 냉각 및 공압 시스템 사용으로 질소를 낭비하지 않기 때문에 질소 사용 효율은 매우 높아30 CFH만이 질소보다 15 % -65 % 더 낮습니다.


6. 유지보수시간 단축

시스템 유지 보수 5분간의 시동 유지 보수 작업으로 청소, 슬래그 제거, 열 주석 납땜 등 간편 유지보수 가능

Spray flux 펌프는 80시간 당 20 - 35 분 청소됩니다 (일부 경쟁 제품보다 50 % 적음) 유지 보수 시간을 최소화하기 위해서도 설계 되었음. 혁신적인 솔루션을 채택했습니다. 프로펠러는 펌프 속도를 낮추어 슬래그 (솔더산화)의 생산 및 펌프 유지 보수를 획기적으로 줄인 장비 입니다.

땜납 솔더 Port에 외부 가열 판(IR Heater 적외선)은 열 용량을 향상시키고 수명을 연장시킵니다.
가열 부는 솔더 퍼니스의 품질 안정성을 향상시키고 자동 Flux 노즐 청소 기능이 포함 되어 있습니다.

솔더 펌프는 열 손실을 줄이기 위해 단열재 와 고온 적용되는 컨베이어 벨트를 사용되었습니다.
모터에 전달하고 모터의 수명을 연장됩니다.


7. 바닥은 기계 안정성을 높이고 진동을 줄이며 기계 표면을 증가시키는 제품 개발에 적용 하였습니다.

under pre Heating은 특별 개발된 Solder Port unit 外열을 이용하며, 또한 IR Heater 원형의 예열기능으로 Soldering 향상을 시킬 수 있는 Selective Soldering 장비이다. PCB Under에 발생되는 작업 과정을 real time 모니터로Soldering. lux Jet Spay 실시간 감시 할 수 있다

Spray system :

1. 소프트웨어 프로그램에 따라 제어.
2. 플럭스가 있는 공기 압력 탱크에 적용되며 스프레이는 공기 압력에따라 다름. 스프레이 압력이 일정한지 확인 자동 제어 합니다.
3. Auto clean nozzle. ( 자동 노즐 청소 )
4. With exhaust device onto the spray upside, then no pollution for the machine.
5. 상Jet 분사 선형 flux nozzle 적용 되었습니다
배기 장치를 스프레이 위쪽에 놓은 상태에서 기계에 오염이 되지 않습니다.




Preheat system:
1. 위/아래 구역에서 예열 합니다. 예열 상측은 고정식 IR 가열 모듈
입니다. 다운 Heating은 Jet Solder Port 와 같이 이동의 적외선 예열 모듈 입니다.


2. 온도 설정 및 실제 온도가 화면에 표시됩니다.



Solder Port 기본 N2 기능이 있으며Under에서는 Solder Port 외각에 IR Heating이 되어 열 효율이 좋다.
Soldering. Flux Spray 되는 상황을 Monitoring 가능하다

Top Preheating 은 Work Area IR heating방식으로 예열을 하여준다. 이러한 Pre heating은 400 x 400mm 범위에서 Jet Nozzle은 어떠한 작업 위치로 전환을 하여도 빠른 예열 작업을 통하여 Selective Soldering 구현이 가능하다. Pre heating max 120'c
