20   SEF 380V <-> 220 교환 회로도   2007/01/18   3661

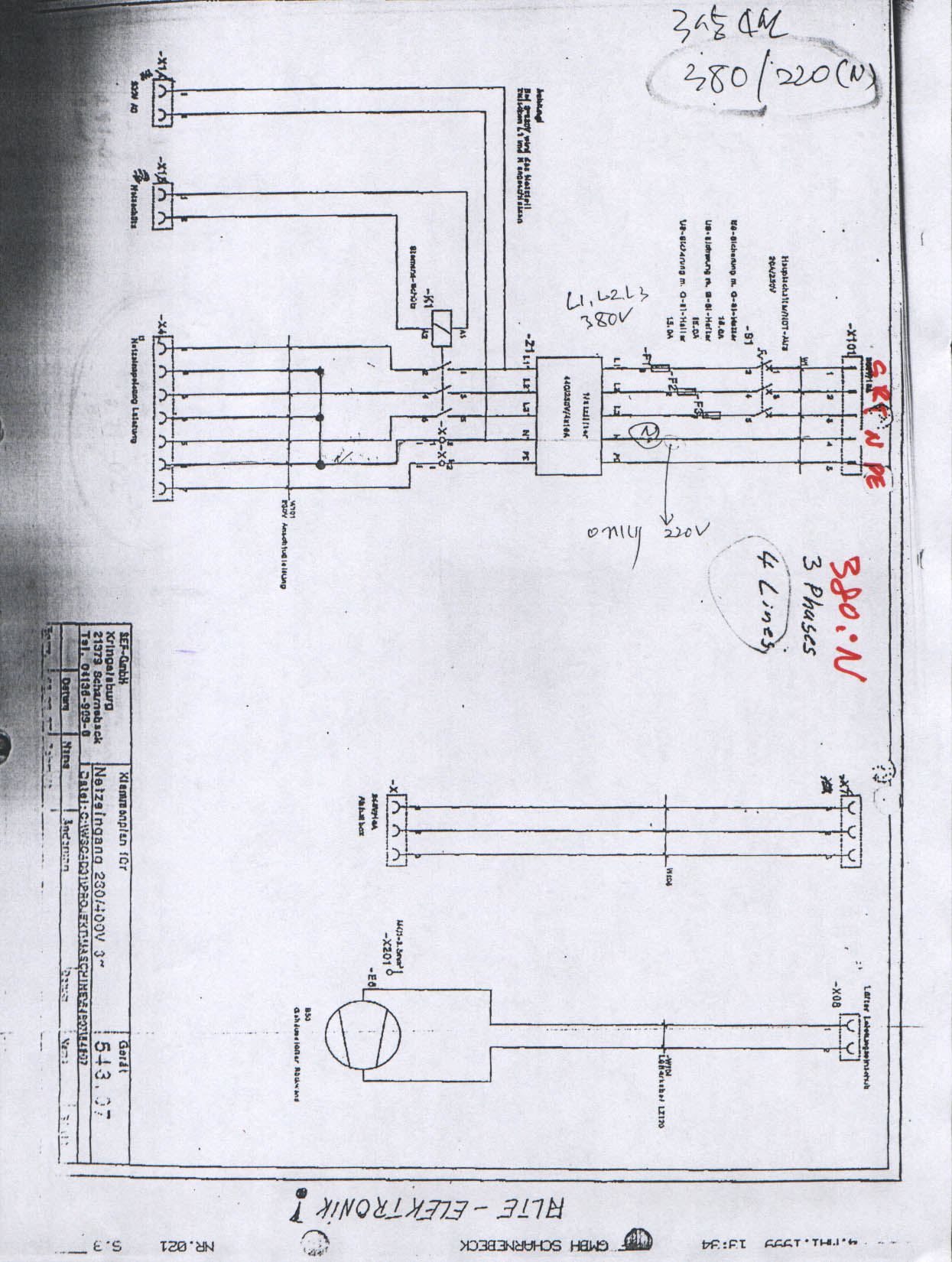

첨부파일 : 220Vx3.jpg
첨부파일 : 380V_N.jpg

별첨 과 같이 380V x 3 Phase & N(220V) . PE(접지)   혹은 220V x 3Phase. PE로 변환하는 방법에 대한 회로를 별첨 과 같이 첨부 합니다.

본 내용은 참고 내용으로 반드시 작업 전 에 당사에 문의하시기 바랍니다.
이러한 잘못된 문제가 발생시 장비의 매우 심각한 손상이 될 수 있습니다.

380Vx 3상 & 220V에서---->  220 Volt 3상으로 교환하는 방법
1.  먼저 장비 內 N(220상) 청색 은 사용하지 않는다.  회로도 참고
2.  220V 3 상 결손도 (X1 connector 7단자 번호가 있음)
     1) R상 L1 = 1번 + 4번  (Jump)
     2) S상 L2 = 2번 + 5번  (JumP)
     3) T상 L3 = 3번 + 6번  (JumP)
     * PE접지  = 7번(노랑) 변경없음

주의점
   1. Power Board X.11은
       1) L1상은 바로 Board로 들어가며
       2) L2상은 2항에서 (2) 상에서 들어간다. 이것은 Power Control AC Main전원이며 이곳을 통하여 Bracker X.12 단자(2 Pin)에서  220V 나와 Bracker 전원을 공급하다.
       3) X.11(3Pin 220V & 접지) 단자는 Brackr 전단에서 1개의 220V 전원을 공급 받는다.
            * 만약 후단일 경우 장비가 작동되지 않는다

       3) 청색 (N)상은 다른 곳 과 Short가 되지 않토록 절연 Tape로 반드시 끝 부분을 감아 주어야하며, Wire Band를 결합시키어준다.
       4) X11. (3 Pin) 단자를 콘넥터에서 제거후 main전원을 넣어 반드시 220V를 확인 후, 재 전원 Off 후 X11 connectior를 끼운다.

       * 상기  X1 Connector & Jupm결손이 안전하게 되었느지 확인  바람.

       * 별도 문의 내용에 대하여 당사에 문의 하여 주길 바랍니다.
