SMT장비 [스크린프린터] S10 정밀 작업 적합
 HOME > Products > Printer Printer 장비 | NamA Since 1988'
스트레칭 Frame. 정밀작업 적합
상품명 [스크린프린터] S10
정밀 작업 적합
가격 Squeegee 수동 작업






Manual Stencil printer



 S10







Manual Squeegee Printer 방식










Frame Less Frame

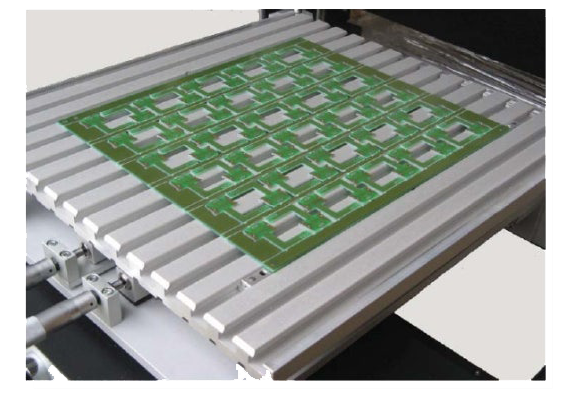

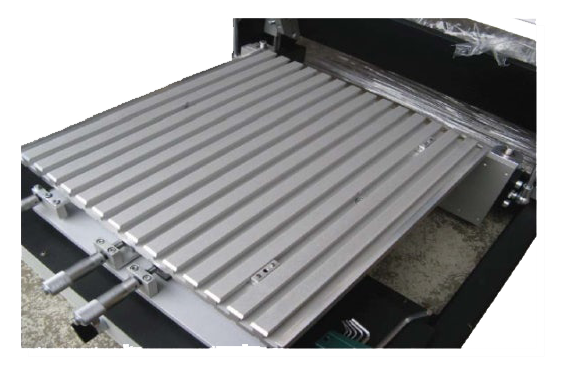

본 S1 수동 프린터는 Lab에서  사용하는데 적합한 Manual  솔더 정밀 프린터 입니다. 프리터 최대 사이즈는 330 x 240 mm 범위 이내 에서 사용 가능하며,X.Y.Z축을 micro 게이지를 통하여 섬세하게 조절 설정 할 수 있는 수동 프린터 입니다.



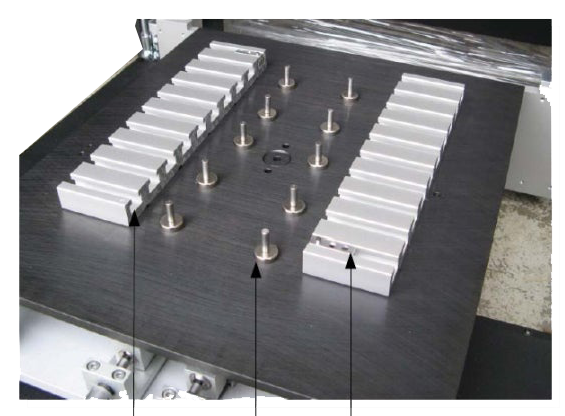

본 장비의 장점은 간단하게 PCB 구조물 Fixture 할 수 있는 것이 특징이며, Double Side 양면 프린팅은 불가한 기능입니다.Double Printing을 하고자 할 때는  S80 제품을 선택하시어야 합니다.







Technical data

  • Frame size  :

max. 550 x 470 mm
Rapid tensioning frame – 4 fold
another types of frames may be accepted

  • PCB size     :  max. 400 x 375mm
  • Printing area  :  max. 400 x 360 mm
  • Squeegee     :  Single manual - metal or rubber blade
  • Printing       :  Single or double-sided boards






Table lowering

  • automatic table lowering    : Z=10 mm
  • lowering speed adjustable   : 0,2 - 4 mm/s
  • adjustable table contact pressure  :  0 - 450 N
  • Table - X, Y / Theta adjustment : +/- 12 mm / +/- 2,7°
  • Off-Contact (Z-Axis) Range : 0 -24 mm
  • Table - adjustment accuracy : +/- 0,01 mm
  • Supply : Compressed air 6 bar
  • Dimensions and wight : 860 x 650 x 280 mm / 55 kg
  • Application area : suitable for small and medium volume Production screen- or stencilprinting of glue solder paste or another substances qualified for fine pitch components. minimum pitch of pads 0,4mm
