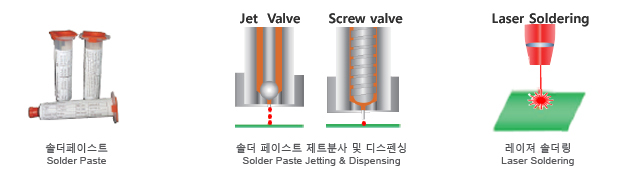

Jet valve . Screw valve 사용을 통하여 보다 섬세하고 고 정밀 토출 작업
구현 가능. Solder paste 전문 디스펜서 장비
< 솔더페이스트 레이저 솔더링 모니터링>
<솔더페이스트 디스펜싱 모습 - 원.도트>
<레이저 솔더링 모습 - 원.솔더페이스트>
< 솔더 디스펜싱 + 레이저 솔더링 모습 _솔더페이스트>
< 와이어솔더 + 레이저 솔더링 모습 _ 솔더와이어>
>
n 적용 사례
Laser Soldering 적용 사례 고온 . 개별적 납탬작업 적합
Bond . Solder Paste 적용 사용 사례
n디스펜서 선택
1) JD 3000 Dot size 350 um
2) JD 2000 Dot size 250 um
3) SD 3000 Dot size 150 um
3가지 중 Valve 선택
n Laser Solder unit 선택
1) LLS 60 : 60 Watts
2) LLS 80 : 85 Watts
3) LLS 200 : 200 Watts
3가지 중 Unit 선택
고품질 Solder Dispenser 구현을 위하여 작업 유형에 따라
Solder Paste 선택을 하여야 한다
Mass 생산, Prototype, Lab 다양한 사용 용도에 따라 필요조건에 부합한 Robot table / Dispenser / Laser Solder unit을 선택해야 합니다.
Dot size 150/ 250 / 350um Valve 선택에 따라 작업 구현이 가능 합니다. 일반적으로 TR 400 Robot에 JD 1000 Jet Valve가 많이 사용됩니다. 정밀한 제어를 요구 한다면 TR 350 Robot Table에 JD 2000 Jet Valve 사용하면 되며, 더욱 섬세한 작업을 요구한다면 SD 3000 Screw Valve 사용을 추천 합니다.
■ 기존 Robot 장비가 있는 고객은 별도 Jet Valve 판매도 경제적으로 판매 합니다.
■ Dispenser Lab에서는 Robot / Valve / Laser Solder unit / Solder Paste 개별적 판매 가능.

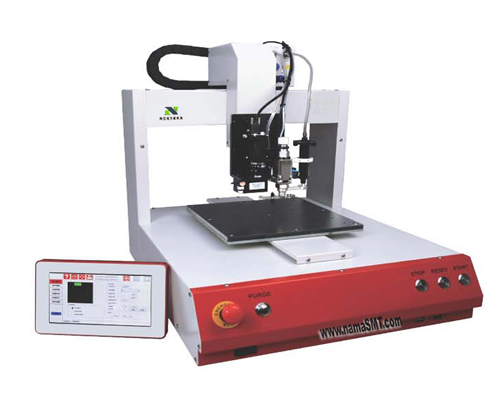

1. 로봇 선택 Spec
기능 및 모델
TR300
TR 400
1
작업법위 ( X . Y. Z )
255 x 300 x 800 mm
355 x 400 x 80 mm
2
Position Resolution
0.001 mm
3
Position Repeatability
+/- 0.01 mm
4
Max. Speed
X/Y : 600 mm/s, Z : 500 mm/s
5
Camera Resolution
130만 Pixels / 0.001 mm
6
Payload (Z axis)
5 kg
7
Payload (Work-holder)
15 kg
8
Motion System
Servo Stepper + Ball Screw
9
Dispensing Patterns
Dot, Line, Arc, Circle, Matrix and user defined
10
Software Function
Vision Fiducial and inspection, Batch programming,
Matrix duplicate, Height: inspection, CAD import, Jet on the fly
11
Optional
Laser Gauge, Needel calibration, Nozzle, Cleaner
12
장비 치수, mm
573 × 578 × 592 mm
673 X 678 X 592 mm
■ 작업 사이즈에 따라 TR 300/400을 선택해야 합니다.
2. 로봇 선택 400 vs 350
no Description
TR 400
TR 350
1
Working Area ( X,Y.Z )
355 x 400 x 80 mm
200 x 350 x 60 mm
2
Position Resolution
0.001 mm
0.001 mm
3
Position Repeatability
±0.01 mm
±0.007 mm
4
Max. Speed
X/Y:=600 mm/s; Z=500 mm/s
X/Y:=1000 mm/s; Z=3050 mm/
5
Camera Resolution
1300K Pixels
1300K Pixels
6
Payload ( Z-axis )
5 kg
3 kg
7
Payload ( Work-holder )
15 kg
10 kg
8
Motion System
Servo Stepper
+ ball screw
X/Y: Linear Motor;
Z: Servo Motor Servo Stepper
9
Dispensing Patterns
Dot, Line, Arc and user defined
10
Software Function
Vision fiducial and inspection, batch programming, matrix duplicate,
Height inspection, CAD import, Jet on the fly
11
Dimensions ( L.W.H )
673 X 678 X 592 mm
630 x 553 x 605 mm
12
Optional
Laser Gauge, Needle calibration, Nozzle Cleaner
■ 작업 정밀도 및 옵션에 따라 선택해야 합니다.
■ TR350 제품은 고정밀 제어 작업 공정에 적용
3. Jet / Screw Valve Spec
기능 및 모델
JD 1000
JD 2000
SD 3000
1
Min. Dot Size
350 um
250 um
150um
line width 160 um
2
Max. Frequency
200 Hz
400 Hz
Non
3
Nozzle Size
0.1 ~ 0.3mm
0.1 ~ 0.7mm
4
Max.Input for pressure
Min 0.6MPa
0.5MPa
Speed 600 RPM
5
Power Input Heater
50W
Drive
AC Servo motor
Precision Reducer
6
Max. Heater Temp.
100'C
7
Dimension(L.D.H,mm)
76 x 59 x 120 mm
102 x 85 x 12 mm
81 x 32 x 217 mm
8
Weight
580 g
310 g
420 g
1) JD 1000 Dot size 350 um
2) JD 2000 Dot size 250 um
3) SD 3000 Dot size 150 um 3가지 중 Valve 선택

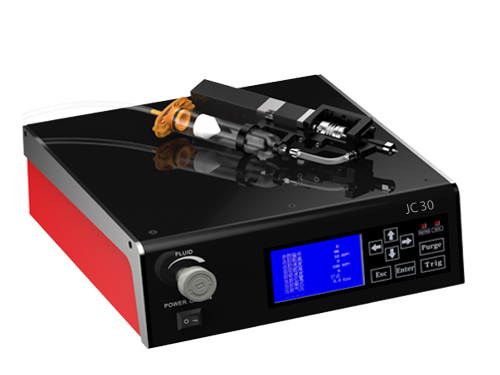

기능 및 모델
JC 10
JC 20
PC40
1
LCD Display Panel
256 x 160 pixels
2
Trigger Input
TRIG Button or 24V Pluse Input
3
Valve On/Off Time
Durations : 0.1ms ~ 999 ms
Air Pressure
4
Valve Up/Down Time
Intervals : 0.1ms ~ 999.9 ms
Air in ≤0.7Mpa
5
Cycle Counts
1 ~ 9,999
0.001~999.999
6
Communication port
RS232
7
Power
220V 50/60Ha, 0~0.7 MPa
8
Dimension (L.D.H,mm)
242 x 302 x 98
288 x 148 x 138
200 x 230 x 88mm
9
Weight
3.8 kg
3.5 kg
3 kg
4. Laser unit 선택
no Description
LSS 60
LSS 80
LSS 200
1
Output Power
60W
85W
200W
2
Electro-optic Efficiency
45%
45%
45%
3
Wavelength
980 nm
4
Output Power Instability (25'C)
< 3%
5
Aiming beam
Red
6
Fiber Core
105/200/400
200/400
7
Fiber Length
3 M
8
Voltage
AC 220V Single Phase, PE, 50/60Hz
9
Output Power Tunability
10 - 100 %
10
Power consumtion at nom. Power, approx
< 500 W
11
Temperature
10 - 40 ℃
12
Refrigerating method
Air Cooling
13
Dimension
307 x 295 x 135 mm
14
Weight
6.2 kg
15
Humidity
<75% (25℃, non condensing)
16
Protection rating
IP54
17
Safety class
4 (EN 60825-01)
■ Laser Solder unit 선택
1) LSS 60 : 60 Watts
2) LSS 80 : 85 Watts
3) LSS 200 : 200Watts 3가지 중 Laser Unit 선택
5. 장비 전체 구성도
DJ 1000
DJ 2000
DS 3000
Laser Solder
- Solder Paste
Jetting Valve
- JC10 Jetting Valve Controller
- Non contact Jetting
- Smallest Dot Size
350 um
- Solder Paste
Jetting Valve
- JC20 Jetting Valve Controller
- Non contact Jetting
- Smallest Dot Size
250 um
- Solder Paste
Screw Valve
- SC30 Jetting Valve Controller
- High Precision
- Smallest Dot Size
350 um
- LS Series Laser
Soldering System
- LH50 Laser Lens Head f=50mm
- Laser Spot Size
210 um
TR300 / TR400
TR350
l Working Range : 255 x 300 x 80 mm
l TR 400 : 355 x 400 x 80 mm
l Repeatability : ±0.01 mm
l 1.3M Pixel Industrial Camera
l Operation: Industrial PC
l Motion Driver：Servo Stepper
l Working Range : 300 x 350 x 60 mm
l Repeatability : ±0.007 mm
l 1.3M Pixel : Industrial Camera
l Operation : Industrial PC
l Motion Driver：Linear Motor
특 징
Vision 기능
프로 그램
Process Unit
l 누구나 쉽게 운영
l 점.선 디스펜싱
l 솔더 솔더분사
l 솔더크림 디스펜서
l Laser 솔더링
l 십자 platform
l 빠른 작업 시작
l 기술적 노하우 특허30여 출현
l 1/4 서브픽셀인식
l Vision (시각 보상) Compensation
l Vision Calibration ( 시각보정 )
l 마크포인트 포지셔닝
l 싱글 마크 인식
l 더블 마크인식
l 전체 마크위치 인식
l 각 모듈 마크인식
l 비젼 Teaching
l 노즐 Teaching
l Template 모듈
l 사전 정의된 템플릿
l 입.출력 트리거
l 입.출력 지연명령
l 혼합 공정
l Jet Dispensing
l Laser soldering
l 높이 보정을 위한
Laser 측정
l 각 기준점 측정
l 각 포인트 측정
l 노즐 보정
l Dot 직경 검사
l 노즐 청소
l Laser 솔더링 튜닝
l 노즐온도
작업 정밀도 / 1일 생산량. / 작업 영역 확인 후 그에 따른 Valve 및 Robot을 선택하여야 합니다. 부품 제조공정 RND 등에서 Laser Soldering 추가 하시면 됩니다.
■ 적용 사례
적용사례 : 접착 Bond. Solder Paste 사용하여 정밀 Dispensing을 할 수 있으며, Laser Soldering unit을 부착하여 Soldering 작업도 하나의 장비에서 작업 가능

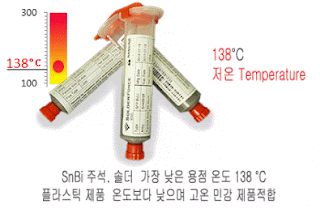

Dispenser Lab에서는 정밀 토출을 위한 Solder Paste를 개발 / 판매를 하고 있습니다.
저온 / 고온 / 다양한 특수 Solder Paste를 공급하고 있습니다.
