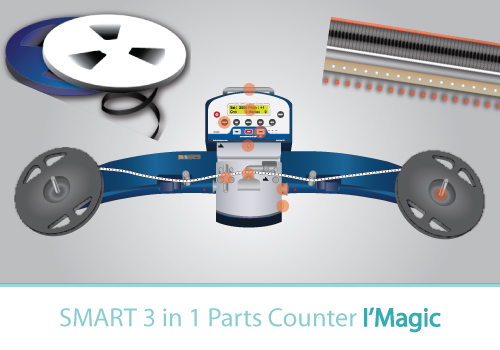

자동 SMD/Axial/Radial 릴카운터 I'Magic


SMD,Axial&Radial 계수가 가능한 자동 부품계수기 Made in Korea







제품소개



I’Magic Counter는 남아전자산업에서 생산하는 제품 중에 제일 다기능을 가진 Component Smart Counter System이다. SMD, Axial, Radial, 부품을 하나의 Counter에서 3가지 부품을 계수 할 수 있는 기능을 갖고 있다. 또한, Missing Parts를 확인 할 수 있는 Pocket check기능, Barcode Scanner, Barcode Print를 할 수 있는 기능이 기본으로 장착되어 있다.

제품개요



32bit Control 시스템을 기초로 운영이 되며, Main Board, Stepping Motor제어, Interface Port Key Board 제어 등을 할 수 있는 4개의 개별화 된 PCB로 이루어져, 장비의 효율적인 제어 및 유지보수를 누구나 쉽게 할 수 있도록 설계되었다.



PCB SMD Module로 설계, 생산되었으며, 내구성을 위하여 PCB코팅을 하므로 환경 변화에 품질을 향상시키었다.



Desk Top 및 이동 겸용으로 설계되었으며 충전을 하여, 전원 공급이 되지 않는 장소에서 계수가 가능하도록 하였다.



110~220V 50/60Hz Free Power로 전 세계 어떠한 나라에서도 별도 기기 전원 변경없이 사용이 가능하다.





부품계수범위 (SMD, Axial & Radial)



SMD tape type 8mm~72mm 까지 계수가 가능하며, Axial, Radial 계수가 가능하며 계수 후, 계수 위치를 표시 할 수 있는 Marking을 할 수 있는 Push Marking Function이 있다.






SMD 부품계수범위


  SMD tape type 8mm ~72mm 까지 계수가 가능하며. Miss parts Pocket check을 할 수 있는 기능이 있습니다.



  Miss Parts Check는 8.12.16.24mm Step 제어를 통하여 빠르고 쉽게 정해진 위치에 Setup 되며, 24 - 48mm는 Tape에 맟추어 Knob을 돌려 높이를 설정하여 주면 됩니다.


Hole 중간에 "부품" 있는 경우 1 or 2개 인식 차이가 있을 수 있음.







*2mm pitch(01005 inch) chip을 계수 할 때는 별도 장치 변경없이 2,4mm Adapte(option)r 180’회전하여 사용한다.











3가지 계수방식

1. Short Move

짧게 누르면, Motor가 짧게 회전한다.

이때, 추가 계수를 할때, 계수량을 전/후 짧게 이동할때, 편리하게

사용 할 수 있다.

2. Auto Play

2~3초간 Start키를 누르면, 자동으로 Preset값(설정값)까지 계수 후

멈춘다.

3. Auto Alignment

(Test or Demo용)

5~6초간 Start키를 누르면, Auto Alignment 기능이 실행된다.

Preset(설정)값까지 계수를 한 후, 자동으로 라벨이 프린팅이 되며,

다시 한번 0의 위치로 되감기를 실행한다.

본 움직임이 계속 반복된다.





Options



   - Pocket Check (Missing parts)-I’Magic basic

   - Dot or Barcode Printer

   - Hand Barcode Scanner

   - Foot Remote Switch Panel

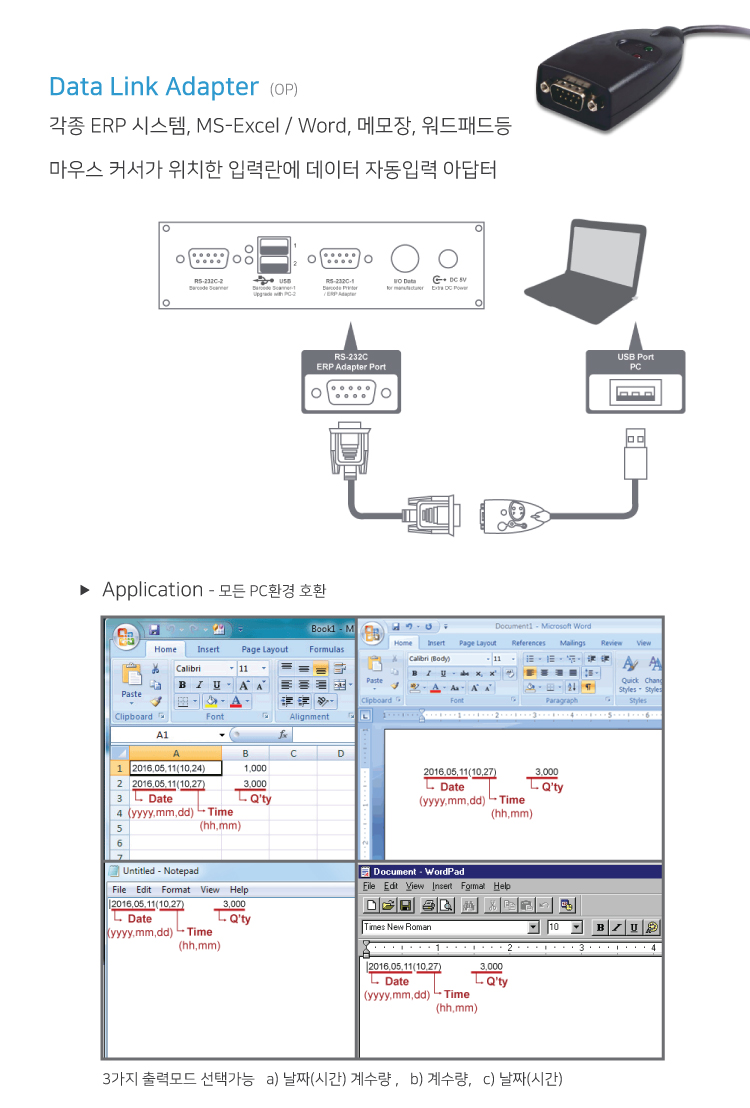

   - Data link ( ERP . MS Excel. 모든 프로그램 호환 가능한 Data Link 아텁터 )







*위 사양은 예고없이 변경 될 수 있습니다.







Pocket Check(Missing Parts Check)



SMD Pocket type Reel (Black) Missing 된 부품을 확인 할 수 있는 SMD Reel Pocket Check기능이 있다.

Step Knob의 높이조절(8,12,16,24~48mm)을 통하여 쉽고 빠르게 사용 가능하다.





Barcode Scanner & Printer



NamA의 자동 Counter Barcode /출력 작업이 가능한 Interface port가 기본적으로 장착되어있다.

이러한 Data Application하여 자재관리, SMD Mount inventory, F A etc 응용이 가능하다.





기능특징







● 32 Bit Micro control CPU

● Motorized stepping motor and DC 12V Control

● Standard feature on dot/ barcode printer and barcode scanner port

● Standard feature on 2 x RS 232C interface port

● Standard feature on 2/3 x USB interface port

● Standard feature on 1 x foot remote control port to count component automatically

● Edit company name feature

● Counting Memory feature

● Pocket check feature (Check missing parts / defect (Black type only)): SKIP or STOP

● SMD, Axial and Radial : 3 in 1 counter (2014 upgrading model)

● 6 Keys Easy operation

● 3 steps to Start Mode (Short move, auto counting and self testing mode)

● Bulk scale interface to connect RS-232C port : Custom

● Free voltage 85V ~ 240V. 50/60Hz

● Extra power connecting port (DC 5V)

● At the first screen, show the web site and contact number

● Back light feature on a main controller

● Upgrading feature to connect RS-232C or USB port (in the future)

● Password feature







Back & Interface



   This parts counter Could use interface in application.





   It could charge the i-Pod and other mobiles by the 1A current from USB interface.





Indicator



No.

Function

I’Magic

1

Multi Function Power

LED Display (Red/Pink/Green)

2

2 x Control Monitor LED

3

1 x Power Light AC and DC

4

2 x SMD.Axial,Radial Indicator LED

5

3 x USB port indicator
