Graphic LCD에서 온도 Profile 실시간 표시 및 제어, IR Heater 방식

상품명	[리플로우] 960 데스크탑.Mesh컨베이어 IR컨벡션

가격	가장 경제적인 Conveyor 타입 Reflow

+ 960 장비운영 동영상
+ 장비 운영 동영상

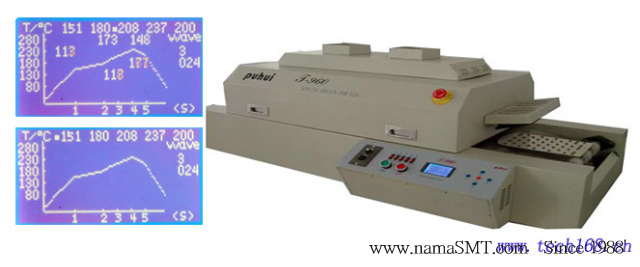

960 Conveyor type Reflow

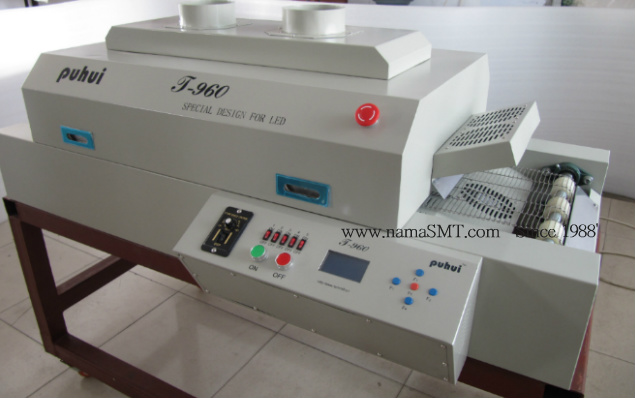

T960 Reflow 장비는 IR Heating 방식의 경제적인 Mesh Conveyor Reflow 장비이다.

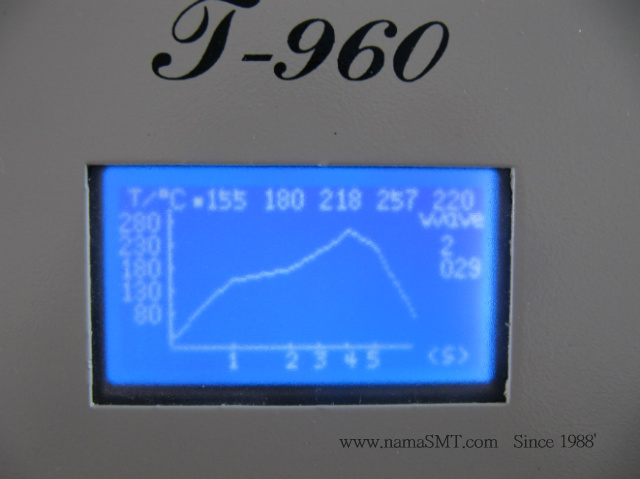

상3개/하2개의 개별적 Heating 제어를 하며,LCD 화면에서 설정된 온도를 Real time

온도를 Monitoring한다.

부품 소자가 온도에 민감하지 않은SMD소자 혹은 Metal소재 Reflow Soldering 작업을

하는 공정에서 적합하다.

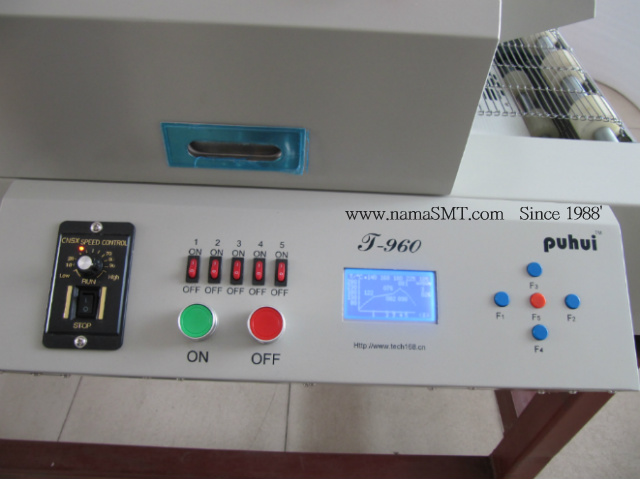

5개의 온도 제어를 개발적 할 수 있으며, Conveyor제어는 VR을 통하여 제어를 한다.

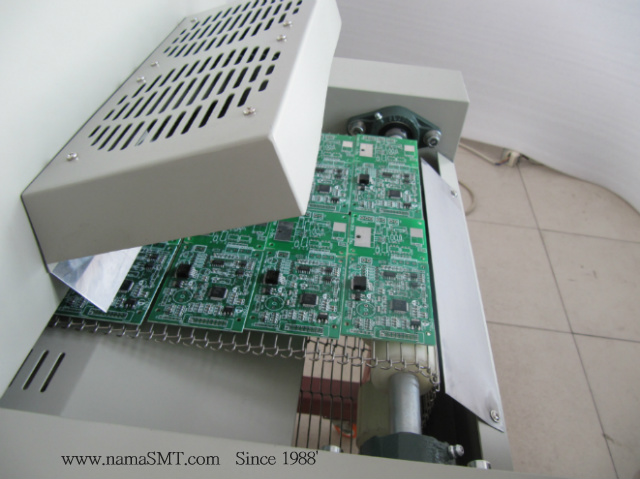

Mesh Conveyor 하단은 휨 방지를 위하여 Center rail Support Bar가 2개가 있어 Jig

를 사용하여 Reflow시 Conveyor 휨 발생을 막아준다.

장비제어는 Micro control 방식으로 제어를 하며, 온도는 SSR을 통하여 제어를 한다.

적용범위는 : 1) Metal Reflow Soldering. Small & multi Volume 생산 적용에 적합하다.

2) Curing [ Bond. Heat tube silicon ]

동영상

내부 온도가 4060 ( 962C ) 보다 안정적이고 소량 다품종

작업에 좋은 장비이다.

소형 LED 작업등에 널리 사용 되는 장비.
