[PCB V 커팅기]<br>712<br>3 단 Balde 상.하<br>1.2m/2.4m
 HOME > Products
3단 칼날 배열로 Metal PCB V Cutting 작업 가능
상품명 [PCB V 커팅기]
712
3 단 Balde 상.하
1.2m/2.4m
품질보증기간 3년 칼날제외
+ V-Cutting 작업동영상
+ Catalog 700

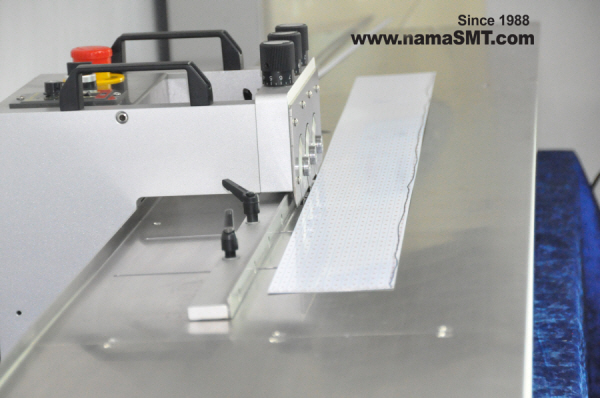

N 700 V Cutting 장비는 내구성이 강한 알미늄 재질을 사용하였으며 Plateform 1.2m / 2.4m 사용에 따라 712. 724 Model로 구분 됩니다.

701 : 커팅기 본체

712 : 커팅기 본체 + 1.2M 플랫폼

724 : 커팅기 본체 + 2.4M 플랫폼

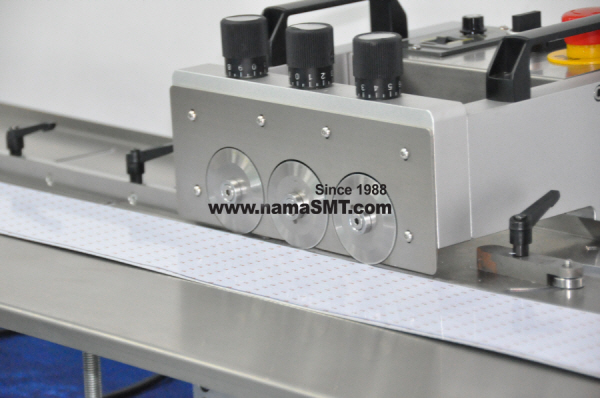

3단 칼날의 단계적 커팅으로 보다 안정적인 품질로 커팅이 가능합니다.

Metal PCB등도 3단계적 커팅으로 칼날손상을 최소화하고, 품질의 커팅이 가능합니다. 또한 3mm 이상의 Metal PCB 재질일 경우 6열 배열로 칼날의 개별 부하량을 절감하므로서 고 품질의 V Cutting PCB 분리 작업이 가능합니다.


누구나 쉽게 Bar LED PCB를 V Cutting이 가능합니다.
2.4m PCB V Cutting을 작업하고자 하면 Plateform 60cm을 앞/뒤로 확장 하여 부착합니다.

칼날 연마는 칼날 손상에 따라 3~4 회 재연마 가능 하며, 칼날 연마 기간은 2주정도 소요됩니다.

1,2m ~ 2.4m LED Light PCB Seperator aluminum LED V cutting machine
aluminum plate cutter LED strip PCB Depanelizer (1 Pair Knife)

Application : LED panel , fiberboard , aluminum plate , aluminum substrate, copper . substrate, FR4, glass fiber board

Cutting Thickness : 0.2mm ~ 4mm





직구사이트로 이동



6배열 Cutting 칼날 배열일 경우







장점

- PCB 두께에 따라 쉬운 가이드 조절가능

- 보조Bar 노브를 조절하여, 커팅너비를 조절/고정

- 상/하단 원형 칼날 재연마 가능

- 반자동 커팅으로 빠른 작업지원







Feature

- 커팅길이 제한 없음

- 수동or설정으로 커팅속도 조절가능

- 적은 커팅압력으로 솔더크랙방지

- 작업물 두께에 따라 상하단 칼날 거리조정가능

- 대만 or 국산 칼날 사용

- 견고하고 내구성 좋은 장비

- 대부분의 V컷 PCB 커팅가능























   참고 동영상



PCB V cutting_506-A

자동 in line 작업이 가능한 대량 혹은 연속적 생산에 적합





PCB V cutting_506-B

자동 in line 작업이 가능한 대량 혹은 연속적 생산에 적합





PCB V cutting_509 Semi Auto

509 제품에  Robot 구동부를 부착하여 PCB  반자동  혹은 자동 Loading 작업





620 manual PCB V Cutting_ L

고강도 세라믹 . Metal . FR4 작업에 효율적인 장비이다

소량 다품종 어떠한 규격없이 작업하는 공정에 적합





PCB V Cutting_Auto 800

 620 모델을 Loading 기능을 자동화하여 연속적 작업이 가능한  모델

PCB 길이 긴 제품에 대하여 별도 특수 주문을 하여야 한다.











Bar LED PCB V Cutting  link  동영상

https://blog.naver.com/alldispenser/221345580112



참고 사항

다양한 PCB V-Cutting 에 대한 자료 및 동영상을

아래의 링크에서 확인하실 수 있습니다.


https://blog.naver.com/alldispenser
