연구개발. 소량 생산에 적합 장비

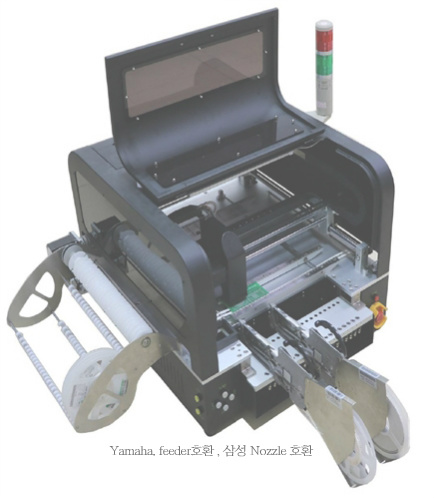

본 MV Series 소형 마운터 장비는 SMD 실장 장비에서 가장 중요한 Feeder 와  Pick up Nozzle을 세계적으로 널리

알려진 Yamaha Feeders 와 삼성 Nozzle 호환기종을 사용하였습니다.

Yamaha feeder 와 삼상 Nozzle은 어떠한 곳에서도 널리 알려진 장비이며 구매 유지보수가 가능한 제품입니다.

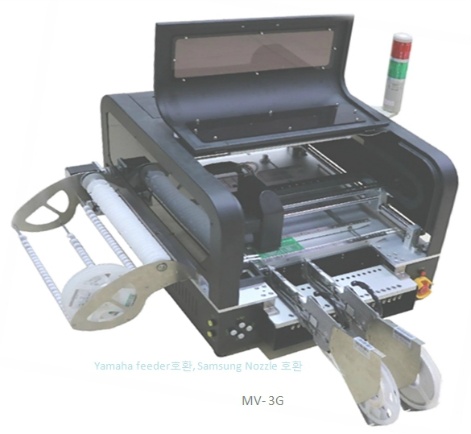

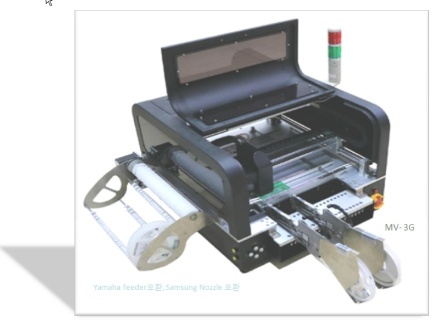

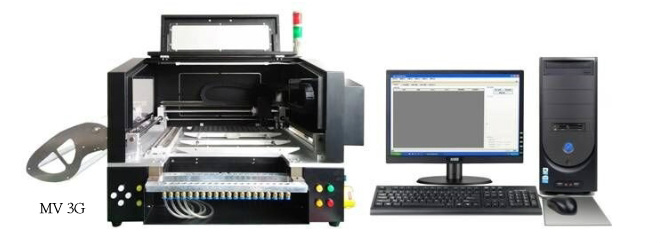

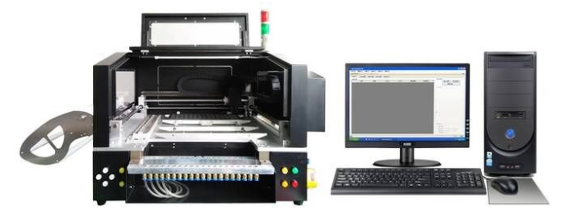

MV Series 능 Pick & Place 장비는 크게 3가지 모델로 구분 됩니다.

특징은 다음 과 같습니다.

No	특  징	MV3G	MV4G	MV5G
1	OFF line	O	X	X
2	IN Line Conveyor	X	O	O
3	SamSung Nozzle 호환	O	O	O
4	Yamaha Feeder 호환	O	O	O
5	Max Feeder Yamaha	20	60	60
6	Strip feeder 기본제공	26	x	x
7	Speed	3000cph	5000cph	7000cph

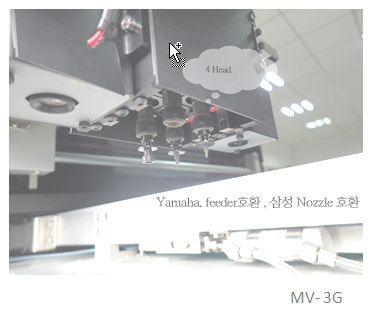

8	Head	2 head	4 head	6 head
9	PC.Monitor+Mouse	O	O	O

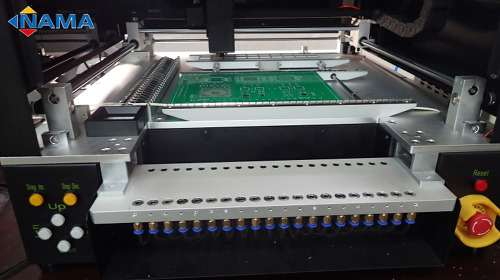

MV3G는 기본 Strip Feeder unit 26개 기본 제공된다.

또한 Yamaha Feeder Max 20개 8mm기준 장착이 가능하다.

MV 4G  MV 5G 2 Model Conveyor기본 포함되어 있으며 Conveyor 사용 폭에 따라 IC Tray 사용이 가능

할 수 있다. Conveyor Belt가 전/후진 가능하며 Bar LED 1.2m PCB 실장이 가능하다.

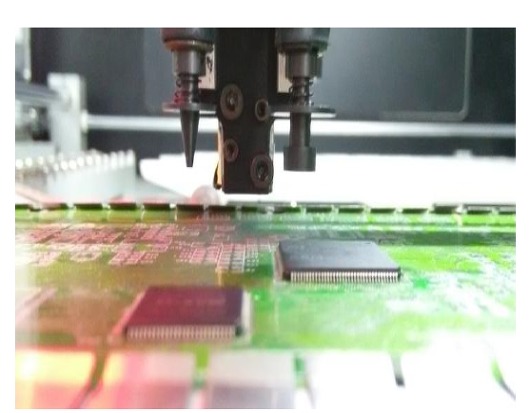

실장범위는 0402 Chip 부품부터 CSP. PLCC. QFP. BGA 등 실장이 가능하다.

Bulk . Short Strip Feeder등을 Application하여 사용을 효율적으로 할 수 있는 장비이다.’

   작업 범위 부품

PCB 초기점 설정

PLCC . QFP. BGA 실장

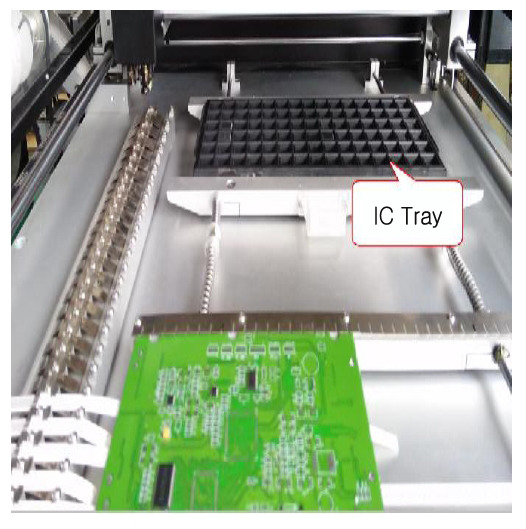

IC Tray 작업 공간

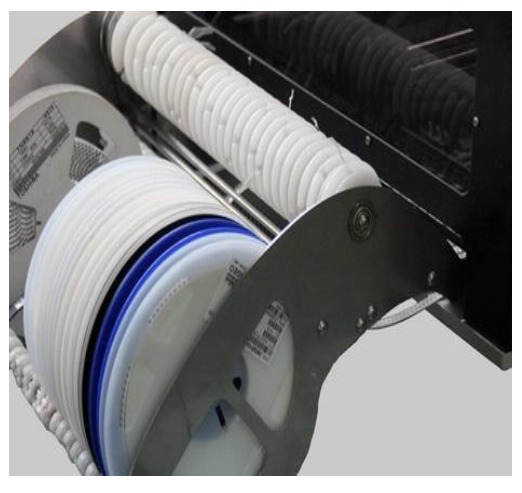

Roll Strip Feeder 26개 기본 제공

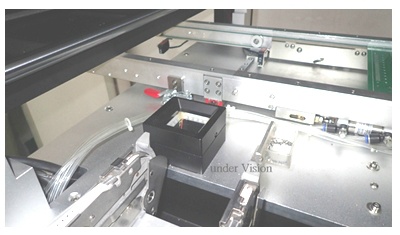

Under Vision 기본 기능으로 보다 정확 실장 구현 가능

장비 구성

Cad data 불러오기 가능

Spec                                    Desk Top SMD Pick & Place System
o  Description                  Model		Off Line MV 3G	In Line MV 4G	In Line MV 5G
1	PCB Size	10 x 20mm ~ 36 x 400mm	20 x360mm  / 250 x 1,200mm
2	Vision	top & upper Camera vision		Top /upper/side
3	Visual function	Mark point position function
4	Head Q’ty	2 head	4 head	6 head
5	Feeder Bank	20 개	60 개	60 개
6	Strip feeder Q’ty	26 개	Non	Non
7	IC Tray	Simple tray 2 (IC)	1/ 1 tray	2
8	Speed	3,000 cph	5,000 cph	7,000 cph
9	Accuracy	±0.05mm	±0.02mm
10	Components	IC. SOP.QFP.QFP.BGA ( Tape Width: 8,12,16,24mm )IC Pitch 0.5mm
11	Dimension L.W.H  mm	648 x 690 x 470	760 x 736 x 620mm	850 x750 x 700
12	Weight	70 Kg	100 Kg	120 Kg
13	Vacuum	4 Bar	4 Bar	4 Bar
14	Vacuum Pump Q’ty	3non	Non	non
15	Power	220V 50/60 Hz
16	Power Watts	100 W	200 W	300 W
17	적용성	학교 부품. 개발	학교. 소량생산 .LED 생산 산학연. 연구개발

티칭 . Under  Vision Camera

:

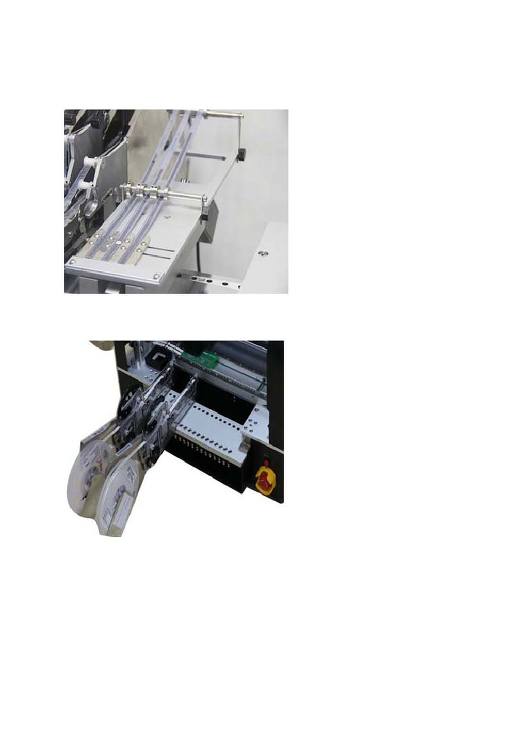

    1) Tape Feeder  Yamaha  호환

     2) Tube Feeder

     3) Nozzle  삼성호환 Nozzle

 선택사양  :

    1) Tape Feeder : 8.12.16. 24 mm

    2) Tube Feeder

    3) 여유분 Nozzle
