실장 가능 부품

   실장 PCB 유형

         Small Lab Set

Yamaha Feeder 60개 장착 가능

본 MV Series 소형 마운터 장비는 SMD 실장 장비에서 가장 중요한 Feeder 와  Pick up Nozzle을 세계적으로 널리

알려진 Yamaha Feeders 와 삼성 Nozzle 호환기종을 사용 하였습니다.

MV4G는 MV3G Model에 비하여 맺가지 가능이 향상된 제품 입니다. MV3G는 Desk Top 제품이며 Off line 환경

장비 입니다. MV4G는 4세대 장비로 다른 장비 와 호환성이 되도록 개발된 제품으로 콘베이어 방식으로 4개의

Pick up Head가 있습니다.

Feeder는 최대 60개 장착이 가능하며 운영에 있어 다른 PCB 환경의 작업을 불러 올 수 있는 기능이 있습니다.

Windows 환경으로 장비 사용이매우 쉬우며 효율적인 SMD Assembly가 가능한 장비 입니다.

Yamaha feeder 와 삼상 Nozzle은 어떠한 곳에서도 널리 알려진 장비이며 구매 유지보수가 가능한 제품입니다.

MV Series 능 Pick & Place 장비는 크게 3가지 모델로 구분 됩니다.

특징은 다음 과 같습니다.



No	특  징	MV3G	MV4G	MV5G
1	OFF line	O	X	X
2	IN Line Conveyor	X	O	O
3	(SamSung) Nozzle 호환	O	O	O
4	(Yamaha)   Feeder 호환	O	O	O
5	Max Feeder Yamaha	20	40	60
6	Strip feeder 기본제공	26	x	x
7	Speed	3,000cph	5,000cph	7,000cph
8	Head	2 head	4 head	6 head
9	PC.Monitor+Mouse	O	O	O

MV3G는 기본 Strip Feeder unit 26개 기본 제공된다.

또한 Yamaha Feeder Max 20개 8mm기준 장착이 가능하다.

MV$G  MV5G 2 Model Conveyor기본 포함되어 있으며 Conveyor 사용 폭에 따라 IC Tray 사용이 가능

할 수 있다. Conveyor Belt가 전/후진 가능하며 Bar LED 1.2m PCB 실장이 가능하다.

실장범위는 0402 Chip 부품부터 CSP. PLCC. QFP. BGA 등 실장이 가능하다.

Bulk . Short Strip Feeder등을 Application하여 사용을 효율적으로 할 수 있는 장비이다.

           작업 범위 부품

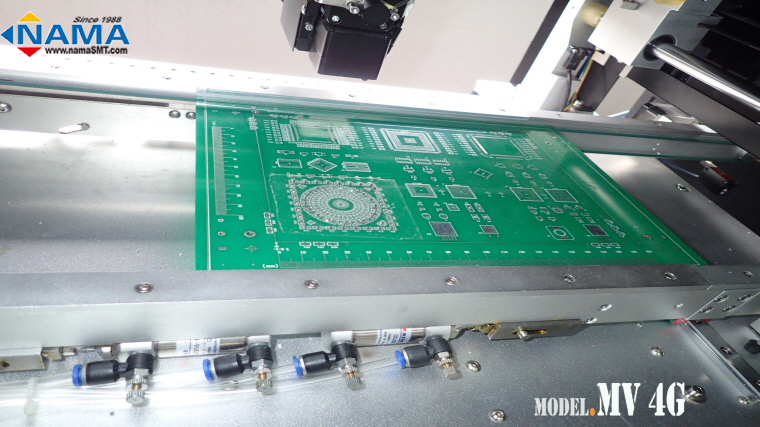

PCB 초기점 설정

PLCC . QFP. BGA 실장

 Yamaha feeder

SamSung nozzle 호환

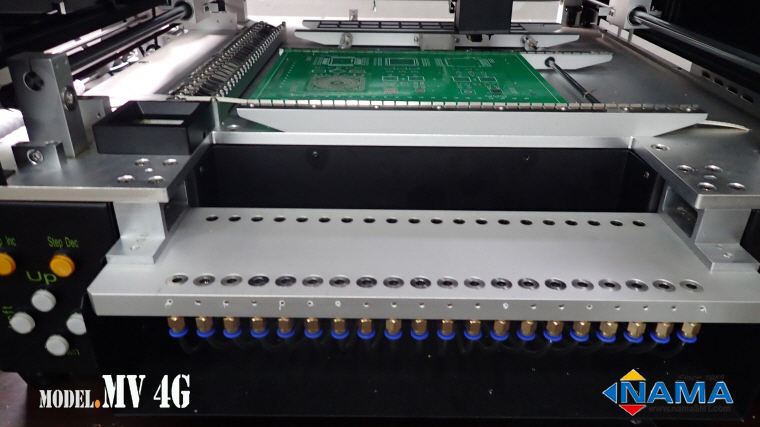

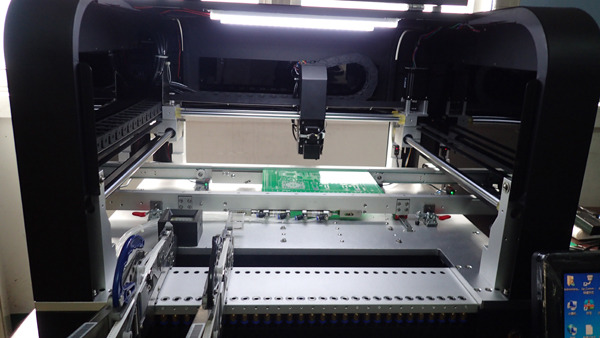

Conveyor 기본 MV 4G SMD Assembly

Spec                                    Desk Top SMD Pick & Place System
No  Description                                                      Model		Off Line MV 3G	In Line MV 4G	In Line MV 5G
1	PCB Size	10 x 20mm ~ 36 x 400mm	20 x3 60mm ~ 250 x 1,200mm
2	Vision	top & upper Camera vision		Top /upper/side
3	Visual function	Mark point position function
4	Head Q’ty	2 head	4 head	6 head
5	Feeder	20`	60	60
6	Strip feeder Q’ty	26	Non	Non
7	IC Tray	Simple tray 2 (IC)	1 / 1 tray	2
8	Speed	3,000 cph	5,000 cph	7,000 cph
9	Accuracy	±0.05mm	±0.02mm
10	Components	IC SOP.QFP.QFP.BGA ( Tape Width: 8,12,16,24mm )IC Pitch 0.5mm
11	Dimension L.W.H mm	648 x 690 x 470	760 x 736 x 620mm	850 x750 x 700
12	Weight	70 Kg	100 Kg	120 Kg
13	Vacuum	4 Bar	4 Bar	4 Bar
14	Vacuum Pump Q’ty	3non	Non	non
15	Power	220V 50./60 Hz
16	Power Watts	100 W	200 W	300 W
17	적용성	학교 부품. 개발	학교. 소량생산 .LED 생산 산학연. 연구개발

 성능 향상을 위하여 예고 없이 기구 및 디자인이 예고 없이 변동 될 수 있습니다.

특징

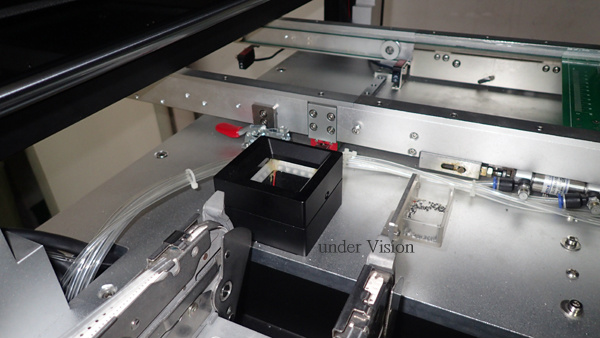

Under Vision / 티칭 비젼

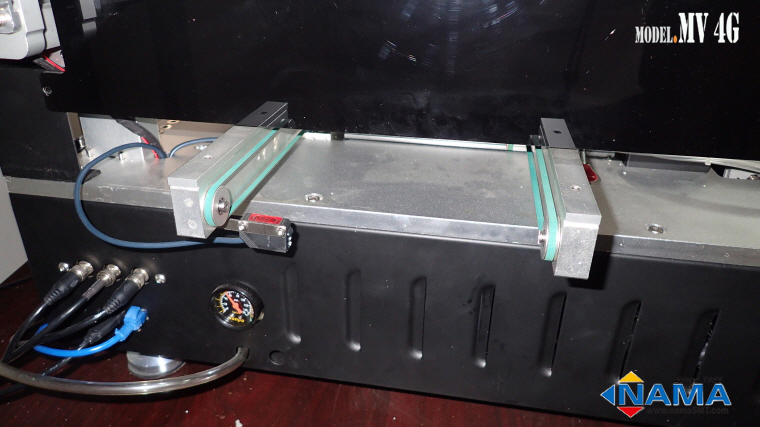

Conveyor type

in line . Reflow 연속작업

Max 1.2m  Bar LED PCB 작업 가능

Yamaha  feeder 호환

Samsung nozzle  호환

4 Nozzle  개별적. 동일한 Nozzle 동시 사용 가능

전면 부 feeder 30개 장착공간 8mm 기준

후면 부 feeder 30개 장착공간 8mm 기준

Tptal 60개 Feeders

 선택사양  :

    1) Tape Feeder : 8.12.16. 24 mm

    2) Tube Feeder

    3) 여유분 Nozzle
