After solder, components of the PCB might be damaged due to internal strength when break by hand. While V54 works by moveable cutter blade , internal strength is reduced thoroughly and controlled in range 500-600Ue, which to avoid Solder crack and component broken. Productivity and quality are raised accordingly.
2
During shear, PCB keeps stable, make sure components won`t be damaged due to unnecessary movement.
3
It applies microcomputer to automatically control the times and length of the cutting, PCB width 58 to 220mm, and able to store data of 100 groups. It operates by PLC screen.
4
Distance between upper round blade and down strip blade can be adjusted precisely, of range 0 to 15mm
5
Strip blade can move up and down, which solved the problem to separate PCBA of double surfaces
6
Thoroughly reduce internal strength, which to avoid bad situation as solder crack, etc
7
Shear speed is 1 time per second, control by system.
8
High tech Feeding facility, manual operation is not needed, backup Port for additional iron-hand.
9
Pressure of 4-5PA, no need certain place for the machine, maintenance on shell can be done by anti-rust Oil.
10
Automatic counting, obvious display on yield.
11
It applies omron light curtain as safety, machine stops immediately in case hand or foreign substance is detected in shear area.
12
Step motor drive, unlock once machine is turned on, with accurate location, and solved the problem that cutting length is changed by DC AC motor after some time`s work due to inertia.
13
This model is the type that prolongs feeding route, PCB parts could be transferred to working line for inspection after shear.
V54 동영상
정밀 소량 다품종 부품 Module 생산에 적합하다.
소량 다품종 부품 Module Array V Cutting 작합장비 동영상-1
프로그램은 100 작업 PCB 저장으로 빠른 균일하고 고품질 생산 구현. 동영상-2
누구나 쉽게 작업이 가능한 Robot제어 V64. 동영상-3
특별 장비 제작 가능 .Auto loader 사용은 V64s 참고 하세요. 동영상-4
V54s PCB V-Cutting 장비는 V54 보다 진보된 PCB V Cutting 장비 입니다.
V54 장비에 Loader 부착이 가능한 In Line 장비 입니다. 대량 In Line 생산공정에서 효율적인 PCB V-Cutting
장비이며 작업자가 전혀 필요하지 않은 공정 구현이 가능합니다.
V54 s 동영상
V54 장비는 " 2가지 " Type의 제품이 있습니다.
제품 Model
특징
적 용 성
1.V 54
자동 프로그램에 의한 PCB
자동 제어
PCB 올려 놓는 수 작업
Model 변경 대응 좋음
Small 부품 Array Module 적합
2.V 54 s
Full In line 작업 가능
자동 PCB 밀러 줌
Loader 부착 사용
연속적 작업 가능 (무인)
생산량 산출 표시
PCB 규모가 큰 대량생산 현장

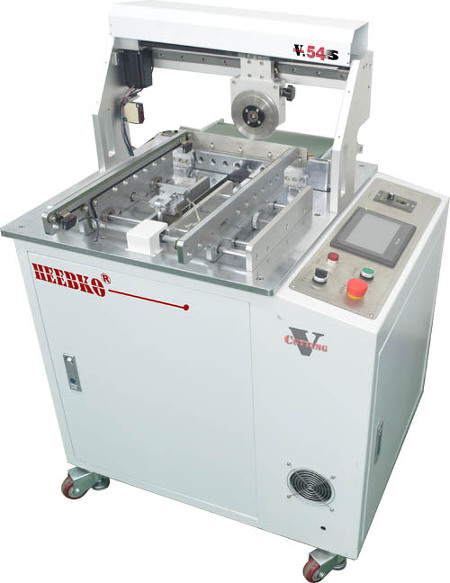

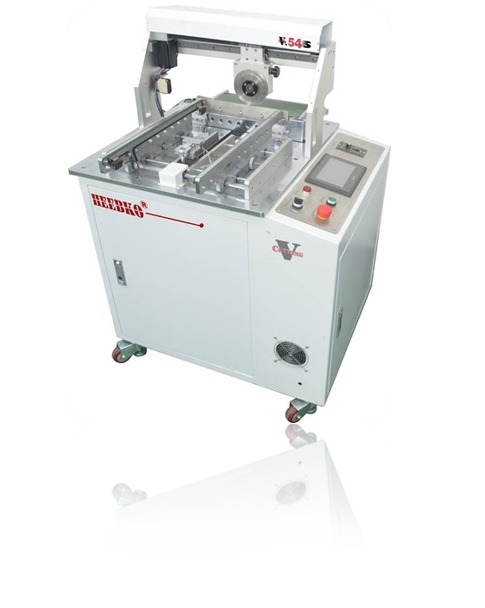

V54 s full 자동 이동 PCB V 커팅기
1
응용 범위 : 너비 58 ~ 300 mm (360mm), 높이 20mm를 초과하지 않는 PCB유리 섬유의 PCB 소재, FR-4 등에 적합.
장검 : Array 되어 있는 PCB 배치되어 있는 V Cutt 라인을 프로그램 입력에 의하여 자동으로 V Cutt 라인을 이동 절단하여 주는 기능으로 작업자의 반목적이고 번거로운 작업을 하지않아도 된다
2
V54s 는 마이크로 컴퓨터로 제어되며 단일 전단의 길이를 설정할 수 있으므로 수동 위치는 작업이 필요하지 않습니다. V54 s 는 인건비를 절약하고 효율을
높일 수 있다. Loader 와 통신 할 수 있다.
3
솔더링 된 PCB를 손으로 부러 뜨릴 때, 내부 강도로 인해 PCB의 부품이 손상 될 수 있습니다. V 커팅t line 칼날이 작동하는 동안, 내부 강도는 철저하게 감소되고 500-600U 범위로 제어되어 솔더 균열 및 부품 파손을 방지합니다.
4
Cutting 돠는동안 PCB는 안정적 유지되며, 불 필요한 움직임으로 인해 부품 손상을 극소화 됩니다.
5
Cutting 되는동안 PCB는 안정적 유지되며, 불 필요한 움직임으로 인해 부품이 손상이 극소화 됩니다.
6
상단 둥근 칼날 과 Under 칼날 사이의 거리는 0 ~ 15mm 범위에서 정확하게 조절할 수 있습니다.
7
스트립 날을 위 아래로 움직일 수 있어 이중 표면의 PCBA를 분리가 잘되며, under 서 Bar Knife가 자동으로 상/하 제어를 하여 줍니다
8
전단 속도는 초당 1 회, 시스템에 의한 제어입니다.
9
수동으로 PCB를 미는 작업을 하지 않아도 됩니다. 손의 접근 시 자동으로 전원이 차단하는 기능이 포함되어 있습니다.
10
자동 계산, 생산량에 대한 표시를 하여 줍니다..
11
장비사용 중손 또는 이물질이 검출되는 경우 기계가 즉시 정지합니다.
12
스텝 모터 드라이브, 기계가 정확한 위치로 켜지면 잠금을 해제하고 관성으로 일정 시간 작업 한 후 DC AC 모터로 Cutting의 절단 길이가 변경 제어를 하여 줍니다.
13
Loader in line 전. 후작업을할수있습니다. 이장비는 PCB를연속적으로자동공급시키어줍니다.
