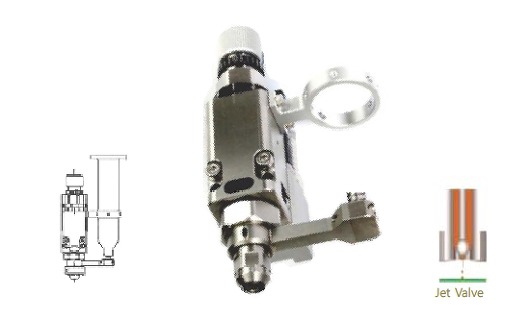

[제트 밸브]<br>DJ 1000 <br> Jet Valve Set
 HOME > Products
상품명 [제트 밸브]
DJ 1000
Jet Valve Set
제조사 Diepsner Lab




 Jet Valve Controller







DJ 1000 JET Valve (제트분사 밸브)는 비접촉식 고속 솔더크림 디스펜싱 밸브 입니다. 고속 Jet 니들을 통해 Solder Paste 토출 합니다. 솔더 페이스트는 비접촉식 프린팅을 위해 fine hole 노즐을 통해 Micro 점 분사유형으로 빠르고 정밀 반복 Jet (분사) 됩니다.

DJ Jet Valve는 디지털, 3D Assembly 와 다품종 생산 응용에 적합 합니다.



Solder Paste Dispenser 20년 이상 생산하여온 Dispenser Lab 디스펜서는 고 정밀 및 내구성이 Jet . Screw Valve 성능을 경험 하실 수 있습니다.

NamA는 1995년 부터 "Solder Dispenser Robot" 시스템을 한국 및 아시아에 공급하여 왔으며, Dispenser의 생명인 " Valve 개발 " 및 생산을 Asia 지역에서 생산을 통하여 보다 안정적이고 빠른 고객 SerSevice 대응에 만족을 드릴 수 있습니다.

Asia지역에서 생산으로 Jet. Screw Valve 보다 경제적 가격공급 하여 드립니다.

Solder Paste Dispensing의 기술적 know-how 기술적 특허를 갖고 있으며, Bond. 실리콘.우레탄 코팅,  접착용제에 대한 정밀토출에 대한 특허 기술을 보유 하고 있습니다.

DJ Series Jet . Screw Valve는 중국의 Dispenser 전문 판매 업체인 밍실. 텐션 업체에 Jet. Screw Valve 공급하고 있습니다.







기능 및 모델 DJ 1000 DJ 200 DS 3000
1 Min. Dot Size 350 um 250 um

150um

line width 160 um

2 Max. Frequency 200 Hz 400 Hz Non
3 Nozzle Size 0.1 ~ 0.3mm 0.1 ~ 0.7mm
4 Max.Input for pressure Min 0.6MPa 0.5MPa Speed 600 RPM
5 Power Input Heater 50W

Drive

AC Servo motor

Precision Reducer

6 Max. Heater Temp. 100'C
7 Dimension(L.D.H,mm) 76 x 59 x 120 mm 102 x 85 x 12 mm 81 x 32 x 217 mm
8 Weight 580 g 310 g 420 g









작업유형에 따라 Jet Valve 와 Screw Valve 선택하여야 합니다.

액체 점도에 따라 선택 기능이 상이 합니다. 하기 도면 참고 세부적인 내용은

상담을 하시기 바랍니다.



 점도율표







Features



Non-contact jetting technology

Cope with warpage

200 points per second

High accuracy and consistency

Robust for varied solder paste

Easy to operate and clean

Minimum point size: 350um

Low maintenance cost











Applications





Solder paste jet for pads

BGA solder paste planting

Solder paste jet for pads pins

Solder paste jet for inductor pin

Solder paste jet for connector

Solder paste line jet printing

Shielded cover line jet printing

Solar panel silver paste line





















적용 사례











 장비구성을 다양하게 사용 용도에 따라 간편한 선택이 가능.







디스펜서에서 납탬을 동시에 작업이 가능.









 전장. 산업기기. 방산. 우주항공 정밀 부분별 납탬작업 적합 장비









           Valve Size



           Controller Size

















Dispenser Lab에서는 정밀 토출을 위한

Solder Paste 개발 / 판매를 하고 있습니다,







 저온, 고온, 다양한 특수 Solder Paste를 공급하고 있습니다.
