[Pick and Place]<br>12M
 |
 HOME > Products > SMD Pick & Place |
|
|
|
|
|
|
간단한 버튼식 제어와 쉬운 운영 및 제품 소프트웨어를 제공하고,
USB인터페이스를 통해 PC연결 및 사용이 가능합니다.
노즐은 총 5종류로 0.6/0.8/1.2/1.5/2.5mm의 내경별로 구분됩니다.
실장좌표는 소프트웨에서 직접지정, PCB좌표문서, 마크 프린터스캔 3가지 방법중 편리한 방식으로 프로그래밍할 수 있습니다.
특히, 이미지 프로세서 소프트웨어를 사용하면, PCB의 외곽을따라 스캔하고 저장됩니다. 장비로 불러와 배경이미지를 클릭하면, 이미지가 나타납니다.
또한, 거버파일을 PC로 불러들여 편집할 수 있습니다.
300 x 1240 사이즈내의 PCB, LED보드등에 사용에 유용하며, 2개 헤드를 가지고 있습니다.
|
|
|
|
|

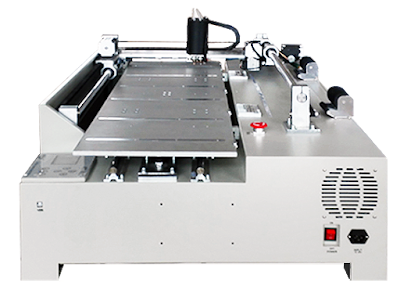

1.2m LED Pick & Placer 칩마운터 12M
간단한 버튼식 제어와 쉬운 운영 및 제품 소프트웨어를 제공하고,
USB인터페이스를 통해 PC연결 및 사용이 가능합니다.
노즐은 총 5종류로 0.6/0.8/1.2/1.5/2.5mm의 내경별로 구분됩니다.
실장좌표는 소프트웨에서 직접지정, PCB좌표문서, 마크 프린터스캔 3가지 방법중 편리한 방식으로 프로그래밍할 수 있습니다.
특히, 이미지 프로세서 소프트웨어를 사용하면, PCB의 외곽을따라 스캔하고 저장됩니다. 장비로 불러와 배경이미지를 클릭하면, 이미지가 나타납니다.
또한, 거버파일을 PC로 불러들여 편집할 수 있습니다.
300 x 1240 사이즈내의 PCB, LED보드등에 사용에 유용하며, 2개 헤드를 가지고 있습니다.
🔳Specification
Item
|
specification
|
product name
|
auto-mounter machine
|
product type
|
12M
|
mounting head
|
double mounting head
|
average speed
|
5000CPH
|
positioning accuracy
|
0. 025mm
|
net weight
|
162kg
|
applicable elements
|
0603-1206 SMD transistors, diodes,
capacitors, resistors, chips, etc.
|
number of rack
|
16：8mm=8，12mm=8
|
Number of offline storage files
|
20
|
max size of circuit board
|
300mm×1240mm
|
power supply
|
220V，50/60Hz，280W
|
vacuum gas source
|
-60Kpa，8L/min
|
operating system
|
Windows
|
installation dimension W×D×H
|
1396*761*480
|
Number of
vacuum pump
|
1
|
Number of pump
|
1
|
malfunction detection
|
Suction leak detection, pressure detection
|
🔳 Feeder Rack detail
<모터모습>

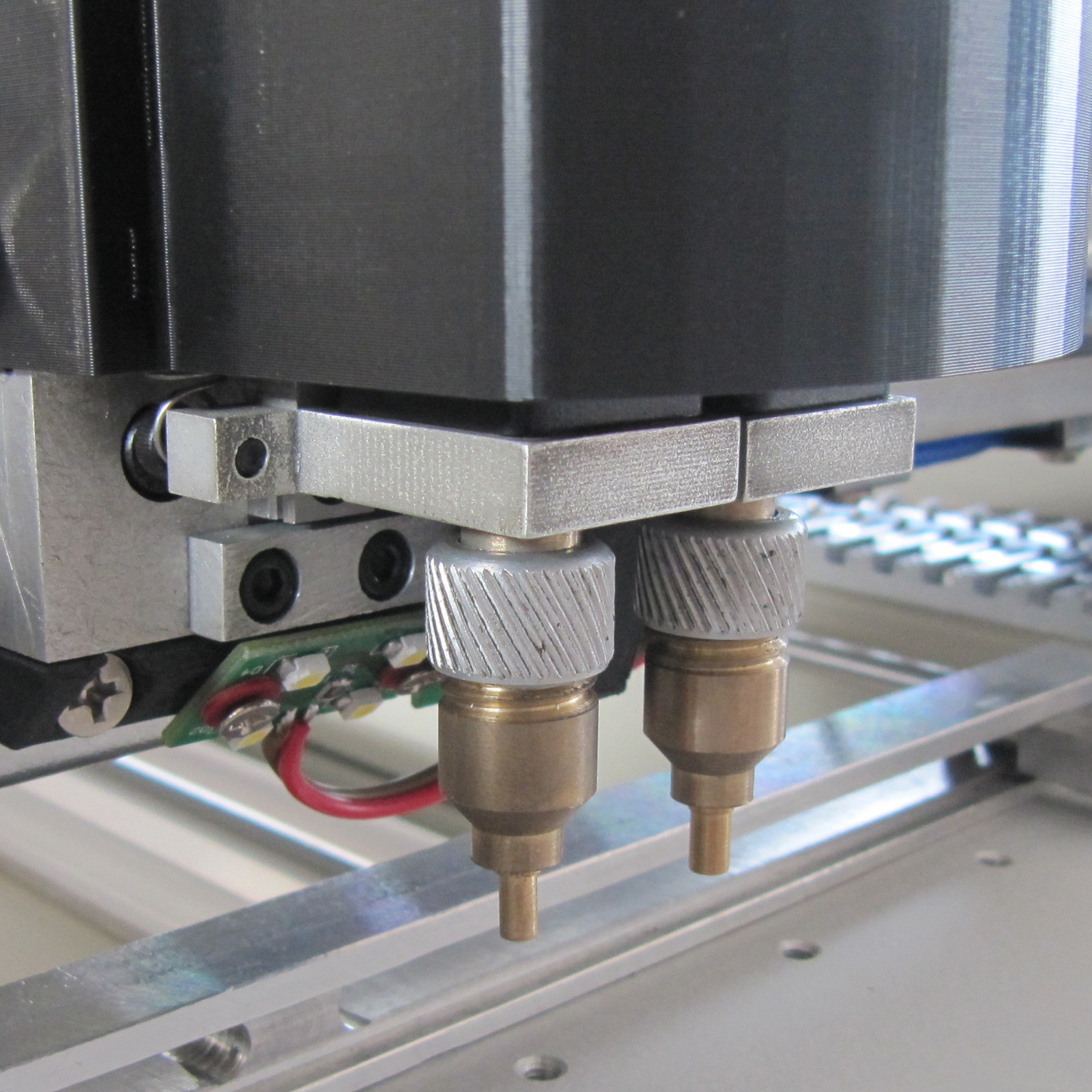

<2 head>
<구동벨트>
<헤드 모터 이동레일>
|
|
|
|
|
| 🔳Specification
Item
|
specification
|
product name
|
auto-mounter machine
|
product type
|
12M
|
mounting head
|
double mounting head
|
average speed
|
5000CPH
|
positioning accuracy
|
0. 025mm
|
net weight
|
162kg
|
applicable elements
|
0603-1206 SMD transistors, diodes,
capacitors, resistors, chips, etc.
|
number of rack
|
16：8mm=8，12mm=8
|
Number of offline storage files
|
20
|
max size of circuit board
|
300mm×1240mm
|
power supply
|
220V，50/60Hz，280W
|
vacuum gas source
|
-60Kpa，8L/min
|
operating system
|
Windows
|
installation dimension W×D×H
|
1396*761*480
|
Number of
vacuum pump
|
1
|
Number of pump
|
1
|
malfunction detection
|
Suction leak detection, pressure detection
|
🔳 Feeder Rack detail
<모터모습>
<2 head>
<구동벨트>
<헤드 모터 이동레일>
|
|
|
|
|
|
간단한 버튼식 제어와 쉬운 운영 및 제품 소프트웨어를 제공하고,
USB인터페이스를 통해 PC연결 및 사용이 가능합니다.
노즐은 총 5종류로 0.6/0.8/1.2/1.5/2.5mm의 내경별로 구분됩니다.
실장좌표는 소프트웨에서 직접지정, PCB좌표문서, 마크 프린터스캔 3가지 방법중 편리한 방식으로 프로그래밍할 수 있습니다.
특히, 이미지 프로세서 소프트웨어를 사용하면, PCB의 외곽을따라 스캔하고 저장됩니다. 장비로 불러와 배경이미지를 클릭하면, 이미지가 나타납니다.
또한, 거버파일을 PC로 불러들여 편집할 수 있습니다.
300 x 1240 사이즈내의 PCB, LED보드등에 사용에 유용하며, 2개 헤드를 가지고 있습니다.
|
|
|
|
|
|
